EKHWP: rezervoar za gospodinjsko toplo vodo
Rezervoar za gospodinjsko toplo vodo ima dva predela: Zgornji, vedno vroč predel –
aktivna cona z vodo
– in
spodnji hladnejši predel –
solarna cona
.
1.
Aktivna voda
se greje v zgornjem predelu shranjevalnega rezervoarja. Visoka temperatura tega predela
zagotavlja, da je vedno na razpolago dovolj tople vode.
2.
Sončni zbiralniki so učinkovitejši, ko skozi zbiralnike teče hladnejša voda. Zato je voda, ki je dovajana neposredno
v sončne zbiralnike med njihovim delovanjem, shranjena v
solarni coni
.
1.
Vstop s sončnega zbiralnika
(1”F priključni spoj)
2.
Vstop hladne vode (1”M)
3.
Izstop vroče vode (1”M)
4.
Vstop iz toplotne črpalke (1”M)
5.
Povratek v toplotno črpalko (1”M)
6.
Podporni izstop za gretje (1”M)
7.
Podporni vstop za gretje (1”M)
8.
Rezervoar za gospodinjsko toplo
vodo
9.
Polnilni in drenažni ventil
10.
Priključek za izenačevalno cev
(ni v uporabi)
11.
Toplotni izmenjevalnik za
gospodinjsko toplo vodo
12.
Toplotni izmenjevalnik za gretje
13.
Toplotni izmenjevalnik za podporo
za sončno ogrevanje
14.
Toplotni izolacijski plašč za
podporo za sončno ogrevanje
15.
Vstopna odprtina za možnost
električnega grelnika (ni v uporabi)
16.
Vstopna stratifikacijska cev
sončnega zbiralnika
17.
Indikator nivoja napolnjenosti
18.
Shranjevalni rezervoar za vodo brez
pritiska
19.
Solarna cona
20.
Delovna vodna cona
21.
Varnostni prelivni fiting
22.
Ročaj
22
21
21
20
18
19
17
16
15
14 13
12
11
10
9
8
1 2
34
5
6
7

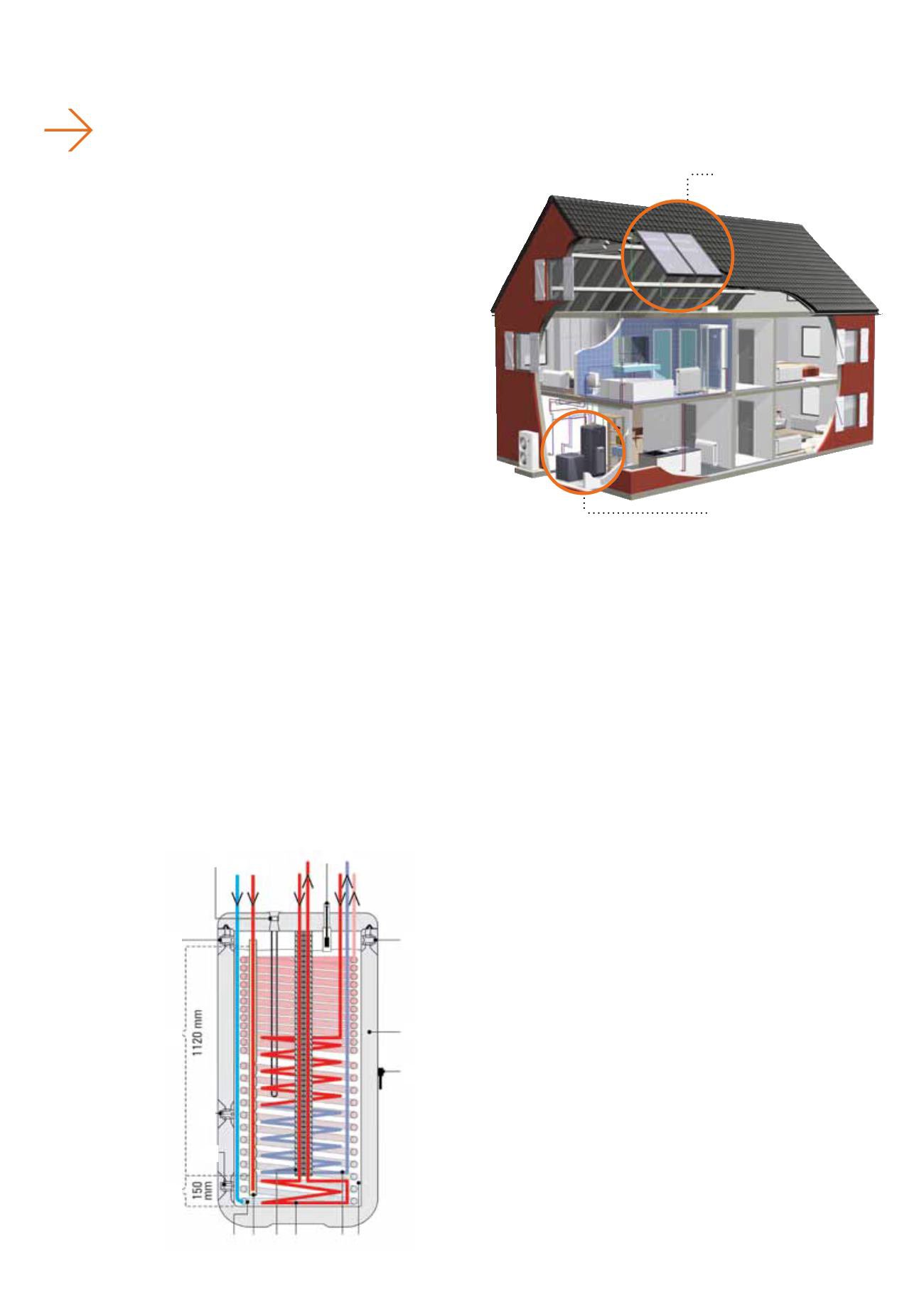

Sončni zbiralniki
V celoletnempovprečju sonce daje do 75%energije,
ki jo potrebujemo za segrevanje gospodinjske
tople vode do želene temperature. Visoko zmogljivi
zbiralniki z izredno selektivnim premazom
pretvarjajo vse kratkovalovno sončno sevanje v
toploto. Zbiralnike lahko namestite na streho.
Delovanje
Sončni zbiralniki so napolnjeni z vodo samo, če
sonce zagotavlja dovolj toplote. V tem primeru se za
kratek čas vključijo obe nadzorni črpalki in črpalna
enota in napolnijo zbiralnike z vodo iz rezervoarja
za vodo. Po končanem polnjenju, ki traja manj kot
minuto, se ena od črpalk izključi, druga črpalka pa
vzdržuje potek kroženja vode.
Sistem brez pritiska
Če ni dovolj sončne svetlobe ali če sončni shranjevalni rezervoar ne potrebuje več toplote, se dovajalna črpalka izključi in
celotni solarni sistem se izprazni v shranjevalni rezervoar. Dodajanje sredstva proti zamrzovanju ni potrebno, saj v primeru,
ko sistem ni v uporabi, površine zbiralnikov niso napolnjene z vodo – še ena od prednost za varovanje okolja!
Sončni zbiralnik
Notranja enota in rezervoar za
gospodinjsko toplo vodo
SONČNA PRIKLJUČITEV
