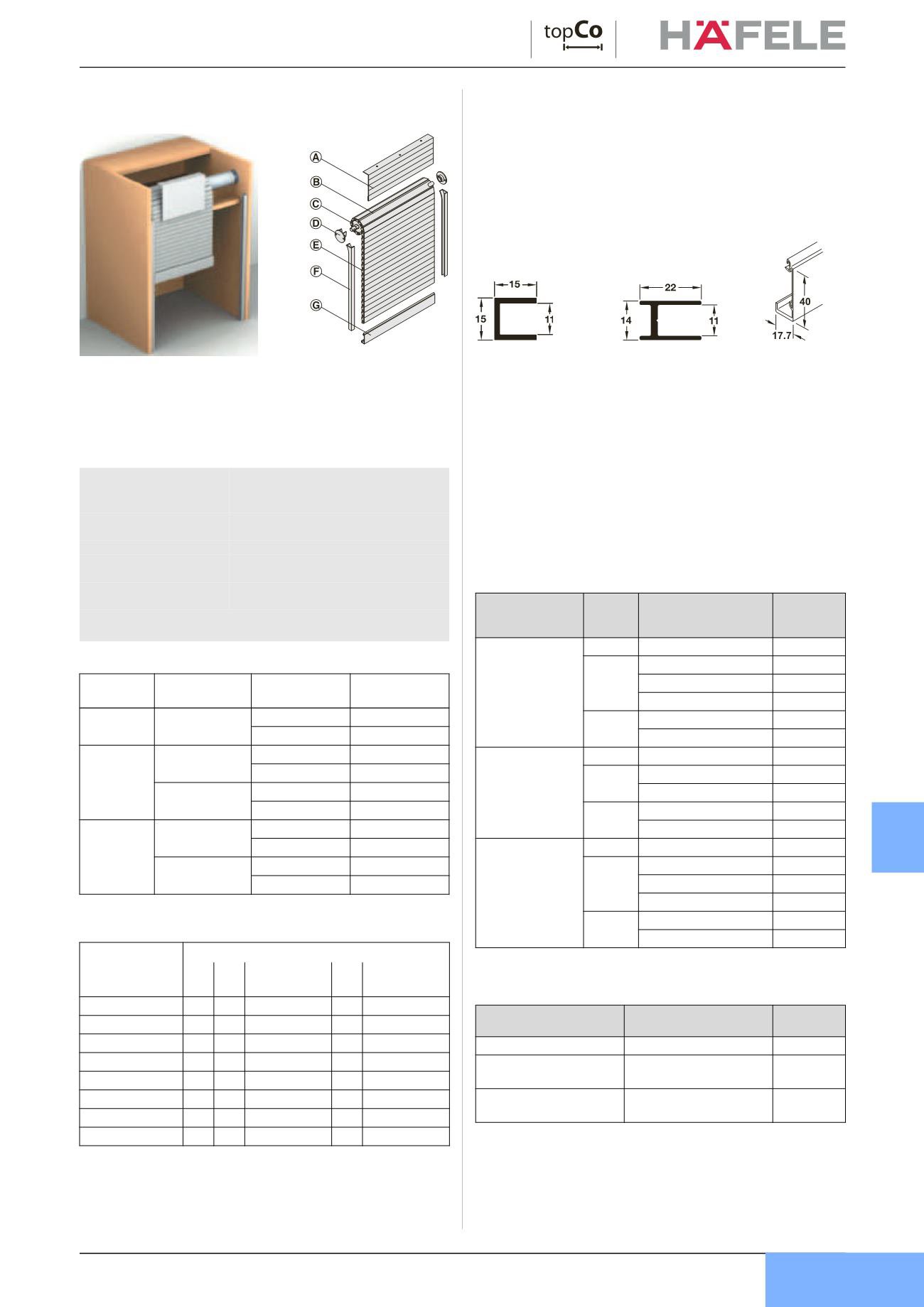

Roloji
iz zelo kakovostnega aluminija
9
f
DGH-M-INT 2013, HDE-sl, 01/13; Mere niso zavezujo
č
e. Pridržujemo si pravico do konstrukcijskih sprememb.
Roloji
RolojiRolojiiz zelo kakovostnega aluminijaNa
č
rtovanje, konstrukcijaMere niso zavezujo
č
e.Pridržujemo si pravicodo konstrukcijskih sprememb.
Roloji razli
č
ica C
navita razli
č
ica
Za mere korpusa
Druge mere so dobavljive na zahtevo.
Premer bale pri naviti roleti
Zmogljivosti Topca
Naslednje lastnosti lahko izbirate individualno:
Svetla širina korpusa
Svetla višina korpusa
pri prašno lakirani površini: barve RAL
število rolojev
klju
č
avnica, ro
č
ali utopni ro
č
motorni pogon je mogo
č
od svetle širine korpusa 600 mm
Navodilo za montažo
Brez zapaha lahko s prednapeto vzmetno gredjo, rolo znova
povle
č
ete navzgor oz. ne drži svojega zaprtega položaja.
Obseg dobave
Po podatkih naro
č
ila izdelano po meri:
1 rolo iz rolojnega profila s tesnilinimi zgibi in drsniki
1 zaklju
č
ni profil z drsniki
1 komplet profilov za vodenje
1 zaslon
1 okovje za izravnavo teže, 1 vzmetna gred ali na voljo po želji tudi
z 1 motornim pogonom (motorni pogon je možen od svetle širine
korpusa 600 mm.)
Pakiranje: 1 garnitura
opcijski pribor
A
Zaslon
E
Drsnik
B
Rolo
F
Profil za vodenje
C
Vzmetna gred
G
Kon
č
ni profil
D
Ležaj
Material:
profil: stisnjeni aluminij, drsniki:
plastika, vzmetna gred: jeklo in
aluminij
Smer premikanja:
vertikal
Debelina profila:
10 mm
letev za klju
č
avnico:
višina 40 mm, debelina 18 mm
Pripira:
za notranje leže
č
o vgradnjo
Izvedba:
predpripravljeno
Montaža:
profilza vodenje in vzmetna gred za
privijanje
Izravnava teže preko vzmetne gredi z nastavljivo vzmetjo,
priloženo v obsegu dobave
Višina
profila mm
Vrsta profila svetla širina
korpusa mm
Svetla višina
korpusa
18
z enojno steno,
gladek
382–460
maks. 800
461–1500
maks. 2000
24
z enojno steno,
gladek
382–460
maks. 1000
461–1600
maks. 2000
z dvojno steno,
gladek
382–460
maks. 1000
461–1800
maks. 2000
34
z enojno steno,
gladek
382–460
maks. 1000
461–2000
maks. 2000
z dvojno steno,
gladek
382–460
maks. 1000
461–2000
maks. 2000
Višina profila mm/vrsta profila
Svetla višina
korpusa
18 24 24/z dvojno
steno, gladek
34 34/z dvojno
steno, gladek
300
85 85 105
– –
500
100 100 120
– –
750
120 120 120
– –
1000
120 140 140
135 135
1250
140 140 140
150 155
1500
160 160 160
160 155
1750
– 165 160
170 175
2000
– 175 175
185 180
Za svetlo širino
korpusa <1000 mm
Za svetlo širino korpusa
>1000 mm
Tra
č
nica za vodenje
15 u
Tra
č
nica za vodenje
F1F4
Zaklju
č
ni profil
21as
Površina
Višina
profila
mm
Vrsta profila
Štev.
izdelka
eloksirana v
srebrni barvi
(E6/EV1)
18
z enojno steno, gladek 442.72.900
24
z enojno steno, gladek 442.72.910
valovit
442.72.950
z dvojno steno, gladek 442.72.920
34
z enojno steno, gladek 442.72.930
z dvojno steno, gladek 442.72.940
brušena,
eloksirana v barvi
legiranega jekla
18
z enojno steno, gladek 442.72.000
24
z enojno steno, gladek 442.72.010
z dvojno steno, gladek 442.72.020
34
z enojno steno, gladek 442.72.030
z dvojno steno, gladek 442.72.040
prašno lakirana,
po barvah RAL
18
z enojno steno, gladek 442.72.600
24
z enojno steno, gladek 442.72.610
valovit
442.72.650
z dvojno steno, gladek 442.72.620
34
z enojno steno, gladek 442.72.630
z dvojno steno, gladek 442.72.640
Pakiranje kosov
Štev.
izdelka
Klju
č
avnica z vzvodom 1 ali 20
235.88.720
Klju
č
avnica za roloje za
privijanje
1 ali 20
232.30.620
Klju
č
avnica s potisno
palico (že montirana)
1 ali 20
237.76.620
FF
9.157
