Maxi –
pripir za odpiranje lopute s pomo
č
jo
Navodilo
naslednje mere pripira in tabele z orientacijskimi vrednostmi je treba obvezno
uporabiti za to vrsto uporabe
od širine lopute 600 mm uporabite dve okovji Maxi
navedbe teže za okovje Maxi, pri uporabi dveh okovij Maxi se podvojijo vrednosti
za težo lopute
uporaba v kombinaciji z odmi
č
nimi sponami
z ali brez avtomatike zapiranja

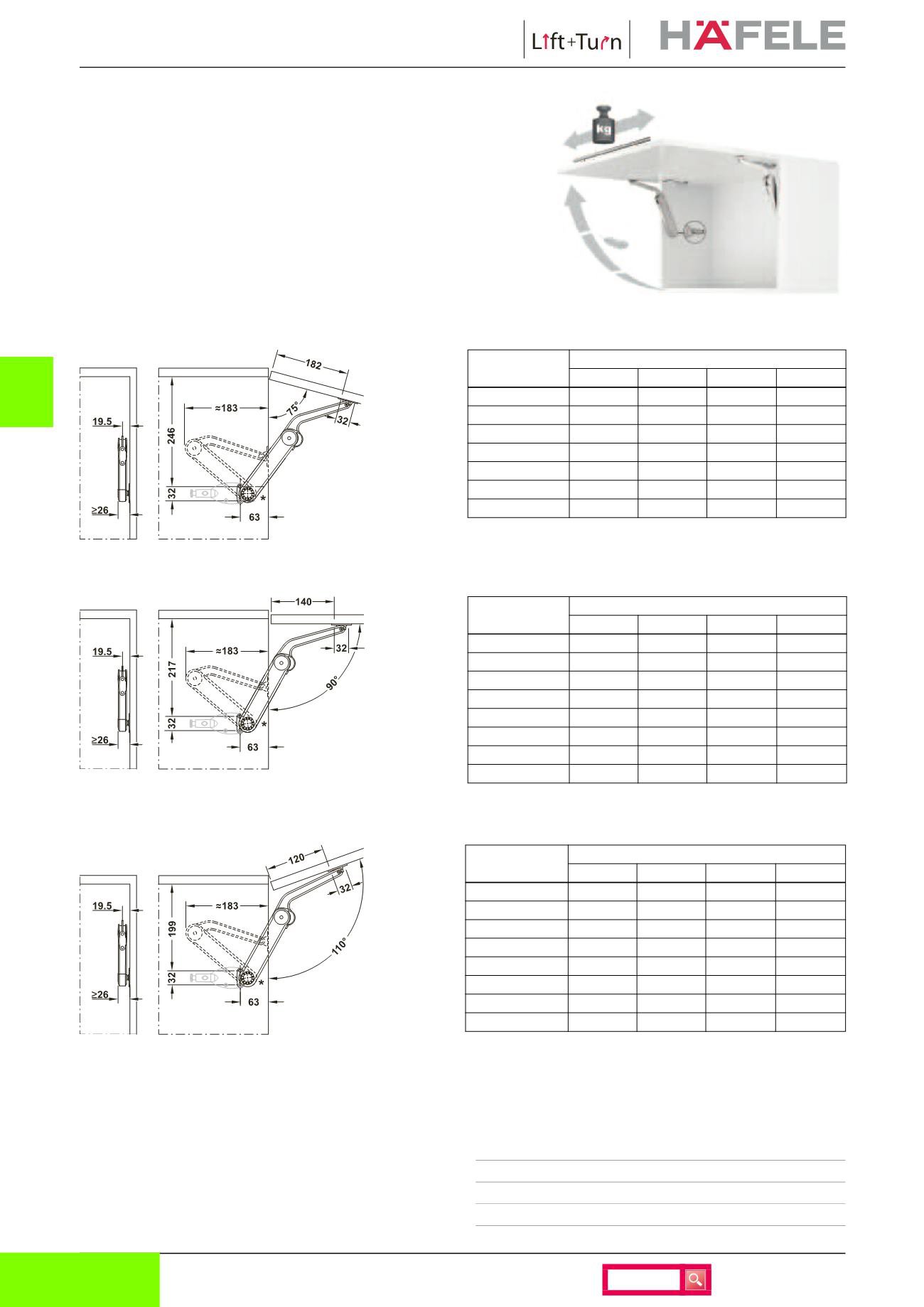

Kot odpiranja 75
°
Višina korpusa
mm
Teža lopute kg
Model A Model B Model C Model D
400
2,2–4,0 4,3–8,2 7,1–14,0 –
500
1,8–3,2 3,4–7,0 6,4–11,5 6,8–13,4
600
1,6–3,0 2,9–5,5 5,1–10,0 6,4–11,2
700
1,4–2,8 2,6–5,1 4,9–9,1 5,3–10,2
800
–
2,4–4,6 4,0–7,4 4,9–9,0
900
–
2,2–4,4 3,8–7,0 4,7–8,2
1000
–
2,0–4,2 3,5–6,7 4,4–7,6
Kot odpiranja 90
°
Višina korpusa
mm
Teža lopute kg
Model A Model B Model C Model D
300
2,7–5,1 5,0–8,5 8,0–12,0 9,0–15,0
400
2,1–3,5 4,5–6,7 5,8–11,2 7,2–13,5
500
1,6–2,6 3,5–5,5 4,5–8,8 6,0–11,0
600
1,3–2,2 2,7–4,3 3,9–7,7 4,8–8,5
700
1,2–2,0 2,5–3,7 3,2–6,4 4,2–7,6
800
–
2,4–3,4 3,0–5,4 3,5–6,7
900
–
–
2,7–5,2 3,0–6,0
1000
–
–
–
2,7–5,5
Kot odpiranja 110
°
Višina korpusa
mm
Teža lopute kg
Model A Model B Model C Model D
300
1,4–3,2 3,1–5,9 5,4–10,0 –
400
1,2–2,5 3,0–5,0 4,2–8,1 4,8–9,0
500
0,9–2,0 2,2–3,8 3,2–6,3 2,8–7,5
600
0,7–1,5 1,9–3,5 2,7–6,0 3,5–6,8
700
–
1,7–2,7 2,5–4,5 3,0–5,2
800
–
–
2,2–3,6 2,6–4,7
900
–
–
–
2,3–4,3
1000
–
–
–
2,0–4,0
*mere za Maxi z zaponko za pritrjevanje za odmik od roba 37 mm
