V primeru izvedb armiranobeton-
skih vodotesnih konstrukcij je zelo
pomembna izdelava stikov in pre-
bojev skozi konstrukcijo. V praksi
se srečujemo z raznimi nepredvi-
dljivimi dogodki med izvedbo, zato
smo že med samo gradnjo pogosto
prisiljeni sanirati našo konstrukcijo.
Prav zaradi tega so tovrstni sanacij-
ski posegi zelo podobni tistim, ki jih
izvajamo pri obnovah. Večino pred-
stavljenih postopkov je tako možno
uporabiti pri novogradnjah kot tudi
pri sanacijah.
DETAJL
TESNJENJA
BETONSKIH
KONSTRUKCIJ

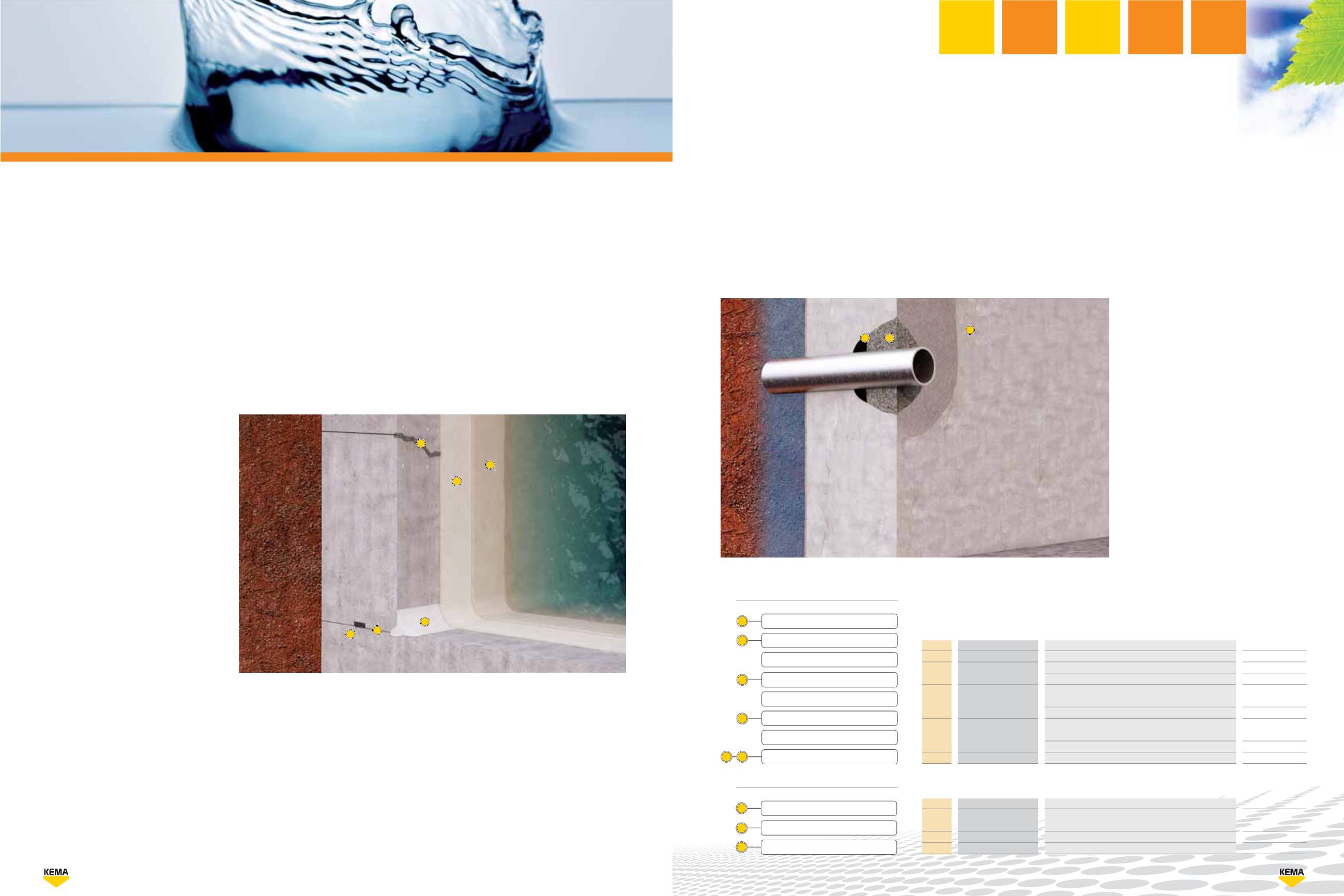

DETAJL TESNJENJA Z VODOTESNIMI MASAMI IN HITROVEZNIMI MALTAMI
OZNAKA
1
2
3
4
5,6
PRIKAZANI PRODUKTI
KEMA SWELL (05)
HIDROSTOP PENETRAT
HIDROSTOP FLEX
HIDROSTOP KIT
HIDROZAT
HIDROSTOP KIT
HIDROZAT MOMENT
HIDROSTOP FW
PORABA
dolžina stika, ki se tesni z upoštevanjem preklopa ca. 10 cm
3-4 kg/m2 za dva nanosa s čopičem (ca. 2 mm debeline)
3-4 kg pripravljene mase na m2 za dva nanosa s čopičem
2 kg za zapolnitev 1 litra; ca. 2,5 kg po tekočem metru za
izdelavo zaokrožnice
2 kg za zapolnitev prostornine 1 litra
2 kg za zapolnitev 1 litra; ca. 2,5 kg po tekočem metru za
izdelavo zaokrožnice
ca. 1,5 kg/m2
3-4 kg/m2 pri dveh nanosih s čopičem
PAKIRANJE
6x5 m
25/1
20/1
5/1, 25/1
5/1, 25/1
5/1, 25/1
1/1
25/1
Tesnjenje delovnega stika z nabrekajočim tra-
kom KEMA SWELL (05)
V primeru konstrukcij izvedenih iz vodotesnega betona je
še posebej pomembno tesnjenje vseh delovnih stikov, di-
latacij in prebojev. V ta namen se uporabljajo uveljavljeni
tipski trakovi. Na sliki je prikazana izvedba delovnega sti-
ka AB plošča-stena z nabrekajočim trakom iz bentonita in
sintetičnega kavčuka. Trajno aktiven sistem v stiku z vodo
naraste na do 400 % lastnega volumna v suhem stanju.
Nabrekla masa bentonita tako zapolni vse mikrorazpoke in
kapilare v betonu, ki nastanejo zaradi krčenja betona v de-
lovnih stikih.
KEMA SWELL
trak se vgradi na nabrekajočo
maso
KEMA MASTIC WA
, lahko pa se ga dodatno pritrdi še
mehansko z žeblji za beton ali s posebno pocinkanomrežico.
Pred namestitvijo nabrekajočega traku moramo površino
prebrusiti, da odstranimo cementno mleko in slabo sprijete
delce. Tako pripravljena površina se obdela še z vodotesno
maso
HIDROSTOP PENETRAT
ali
HIDROSTOP FLEX
.
Izvedba zaokrožnice
Izvedbo zaokrožnice na stiku tla-stena izvajamo iz dveh
razlogov. Prvi je ta, da zaokrožnica omogoča lažjo in zvezno
izvedbo vodotesnega premaza, drugi pa je, da na tem stiku
lahko kdaj pozneje pride do zamakanja zaradi slabe vgradnje
stične konsistence.
HIDROSTOP KIT
nanesemo na mat
vlažno površino z zidarsko žlico, oblikovanje in zgladitev
zaokrožnice v radiu ca. 5 cmpa najlažje izvedemo s posebej
prilagojeno krožno gladilko ali kar s steklenico.
V primeru aktivnih vdorov vode z zunanje strani, se ti lo-
kalno zatesnijo z uporabo hitrovezne mase
HIDROZAT
(ali
HIDROZATMOMENT
), ki jo vtisnemo namesto vdora.
Tesnjenje razpoke
Razpokenabetonskih inABkonstrukcijahsopogostaoblika
poškodb. Nastanejo lahko kot posledica krčenja betona po
njegovi vgradnji ali poznejših preobremenitev konstruk-
TESNJENJE STIKA MED CEVJO IN BETONOM
DETAJL TESNJENJA Z VODOTESNIMI
MASAMI IN HITROVEZNIMI MALTAMI
OZNAKA
7
8
9
PRIKAZANI PRODUKTI
KEMAPOX GRUND 2000
(malta)
KEMA MASTICWA
HIDROSTOP ELASTIK
PORABA
epoksidna malta (15 do 20 mm): 2,2 kg/m2 za 1 mm debe-
line (razmerje mešanja smola:pesek=1:10)
odvisno od kvalitete betona na tekoči meter
3-4 kg pripravljene mase na m2 za dva nanosa s čopičem
PAKIRANJE
24/1, 200/1
600 ml
7/1, 17,5/1, 28/1
TESNJENJE STIKA MED CEVJO IN BETONOM
karakteristikam betona. Površino pripravimo z izžlebitvijo
razpokeskotnobrusilkovširinoca.1-2cmtervglobino3-4
cm in to v obliki lastovičjega repa ter jo dobro navlažimo
in speremo z vodo. Voda se mora pred sanacijo površinsko
osušiti tako, da ostane le mat vlažna površina. Pripravimo
hitroveznomaso
HIDROSTOPKIT
v količini, ki jo lahko po-
rabimo v ca. 10 minutah. Maso pripravimo z dodajanjem
vode v posodo; za 5 kg suhe mešanice potrebujemo ca. 1
L vode, katero po potrebi malenkostno prilagodimo, da
dobimo homogeno maso plastične konsistence.
HIDRO-
STOPKIT
vtisnemovmatvlažnorazpokozzidarskožlico.V
primeru aktivnih vdorov vode z zunanje strani, se ti lokalno
zatesnijo z uporabo hitrovezne praškaste mešanice
HIDRO-
ZATMOMENT
, ki jo vtisnemo namesto vdora.
Premaz celotnih stenskih in talnih betonskih po-
vršin
Tesnilni zaščitni premaz izvedemo z vodotesno cementno
maso v odvisnosti od potrebe tesnjenja. V detajlu prikazuje-
mo uporabo mase bele barve
HIDROSTOP FW
, ki jo vgradi-
mo na čisto in mat vlažno površino. Pri vsakem posameznem
nanosu je potrebno zagotoviti polno pokrivnost površine, kar
je še posebej pazljivo potrebno izvesti pri polkrožnih stikih,
robovih in težje dostopnihmestih.
Naknadno tesnjenje stika m
no
m
ed
c
evjo
in be
to
V primeru konstrukcij izvedenih
on
a,
j
e
iz vod
otes
ne
ga bet
še posebej pomembno tesnjenj
ov
,
di
-
e vs
eh
del
ovni
h
st
ik
latacij in prebojev. V ta namen se uporabljajo uveljavljeni
tipski trakovi in cevni elementi s posebnimi prirobnicami.
Prav v primeru prebojev pa se v praksi pogosto dogaja,
da že vgrajeni preboji ne tesnijo. Pri tem imamo opravka
s cevmi iz kovinskih ali umetnih mas, na katere je oprijem
cementnihmaterialov slab.
Netesno mesto okrog cevnega izvoda lokalno odbijemo
v klinasti obliki dimenzije ca. 5 cm. Po očiščenju površin,
cev in beton premažemo z epoksidno smolo
KEMAPOX
GRUND2000
(lahko tudi
KEMAPOX GRUND2040
za bolj
vlažnepogoje) inpovršinoševsvežemstanjupolnoposipa-
mo s kremenovimpeskom
EPOXY SAND ES
0,1-0,3mm.
V primeru aktivnih vdorov vode v času sanacije, predhodno
za začasno zatesnitev uporabimo hitrovezno praškasto
maso
HIDROZAT MOMENT
, ki jo nanesemo po površini
netesnegamesta.
Na notranjem stiku cev-beton nanesemo nabrekajoči kit
KEMA MASTIC WA
kot samostojen ali v kombinaciji z na-
brekajočim trakom
KEMA SWELL 05
. Počakamo nekaj ur,
da se kit strdi.
Pripravljeno površino stika s kovinsko gladilko zapolnimo
s KEMAPOX malto, pripravljeno iz
KEMAPOX GRUND-a
2000
in peska
EPOXY SAND ES
0,1-0,3 mm v razmerju
1:8-1:10.
Površinskomesto sanacije premažemo z 2K elastično vodo-
tesnomaso
HIDROSTOP ELASTIK
.
1
2
3
4
5
6
betona ali pomanjkljive izvedbe vodotesnih trakov. Z izvedbo
zaokrožnice to preprečimo.
Površinoza izvedbopripravimozmehanskimodbitjem indel-
no poglobitvijo stikamin. 3 cm, da odstranimo slabe dele be-
tona ter jo dobro navlažimo in speremo z vodo.Voda se mora
pred sanacijo površinsko osušiti tako, da ostane le mat vlažna
površina.Zaizdelavozaokrožnicepripravimohitroveznomaso
HIDROSTOP KIT
v količini, ki jo lahko porabimo v ca. 10 mi-
nutah. Maso pripravimo z dodajanjem v posodo z vodo; za 5
kgsuhemešanicepotrebujemoca.1Lvode,kateropopotrebi
malenkostno prilagodimo, da dobimo homogeno maso pla-
cije zaradi različnih vplivov. Zaradi izpostavljenosti betona
lahko vplivajo na njegovo trajnost, v primeru rezervoarjev
pa predstavljajo netesna mesta, kjer prihaja do izgube te-
kočine.
Primer opisanega postopka tesnjenja obravnava predvsem
razpoke, ki so nastale kot posledica prekomernega krčenja
zaradi hidratacije cementa in izsuševanja in ki se po dolo-
čenemčasu običajno stabilizirajo. Za zatesnitev takšnih raz-
pok se pogosto koristijo kiti različnih sestav, ki pa ne smejo
biti preveč krhki. Eno od zelo priročnih možnosti predsta-
vljajo kiti polimercementne sestave, ki so najbolj podobni
KEMAPOX GRUND 2000
KEMA MASTIC WA
HIDROSTOP ELASTIK
7
8
9
HIDROSTOP KIT
HIDROZAT
HIDROSTOP KIT
HIDROZAT MOMENT
3
HIDROSTOP PENETRAT
HIDROSTOP FLEX
2
KEMA SWELL (05)
1
4
HIDROSTOP FW
5 6
