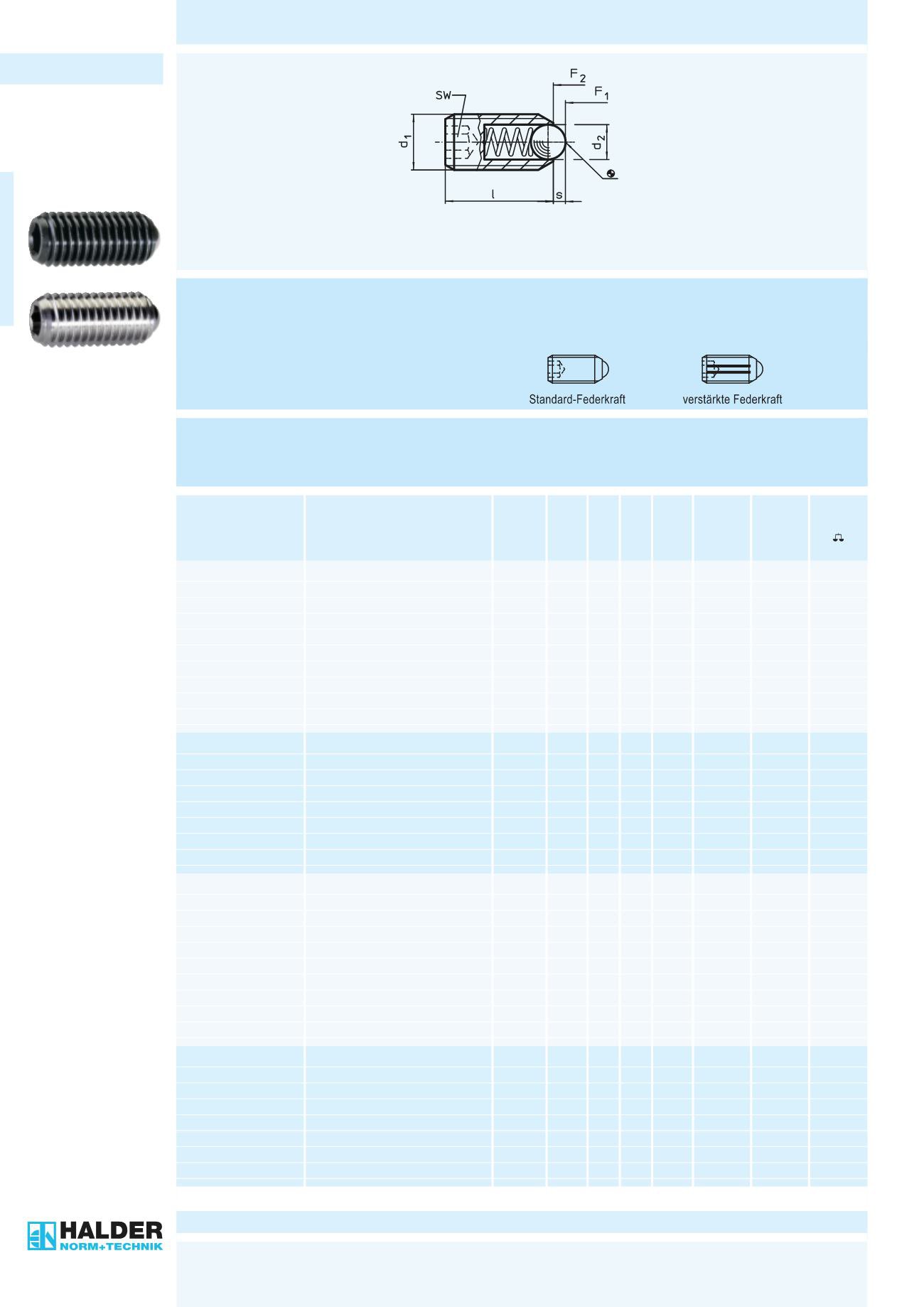

EH 22030.
"
Federnde
Druckstücke
mit Kugel und
Innensechskant
>>>Sonderausführungauf Anfrage. <<<
Gewindesicherungauf Anfrage, sieheAnhang - TechnischeDaten -
BerechnungdesRastwiderstands, sieheAnhang - TechnischeDaten -
FederndeDruckstückewerdenspeziell auf FederwegundFederkraft geprüft.
Werkstoff:
Hülse:
l
Automatenstahl, brüniert
l
Rostfreier Stahl 1.4305
Kugel:
l
Kugellagerstahl, gehärtet
l
Rostfreier Stahl, gehärtet
Feder:
l
Rostfreier Stahl
Kennzeichnung:
AusführungStandard-Federkraft =keineMarkierung.
AusführungverstärkteFederkraft =2Längsmarkierungen.
Hinweis:
ZurArretierungsowiealsAn- undAbdrückstift.
Temperatureinsatzbereichbismax. 250 C.
Best.-Nr.
Ausführung
d
1
d
2
l
s SW
Feder-
kraft
F
1
N
»
*
Feder-
kraft
F
2
N
»
*
g
22030.0003
Automatenstahl,
Standard-Federkraft
M 3 1,5 8 0,4 1,5
3,0
4,5
0,30
22030.0004
M 4 2,5 12 0,8 2,0
8,5
14,0
0,70
22030.0005
M 5 3,0 14 0,9 2,5
8,0
14,0
1,20
22030.0006
M 6 3,5 15 1,0 3,0 11,0
18,0
1,80
22030.0008
M 8 4,5 18 1,5 4,0 18,0
31,0
3,90
22030.0010
M 10 6,0 23 2,0 5,0 24,0
45,0
8,10
22030.0012
M 12 8,0 26 2,5 6,0 26,0
49,0 13,00
22030.0016
M 16 10,0 33 3,5 8,0 41,0
86,0 32,00
22030.0020
M 20 12,0 43 4,5 10,0 56,0 111,0 66,00
22030.0024
M 24 15,0 48 5,5 12,0 81,0 151,0 106,00
22030.0045
Automatenstahl,
verstärkte Federkraft
M 5 3,0 14 0,9 2,5 15,0
22,0
1,20
22030.0046
M 6 3,5 15 1,0 3,0 19,0
28,0
1,80
22030.0048
M 8 4,5 18 1,5 4,0 36,0
62,0
4,10
22030.0050
M 10 6,0 23 2,0 5,0 57,0 104,0
8,20
22030.0052
M 12 8,0 26 2,5 6,0 61,0 110,0 13,00
22030.0056
M 16 10,0 33 3,5 8,0 68,0 142,0 32,00
22030.0060
M 20 12,0 43 4,5 10,0 84,0 166,0 66,00
22030.0064
M 24 15,0 48 5,5 12,0 127,0 237,0 106,00
22030.0203
rostfreier Stahl,
Standard-Federkraft
M 3 1,5 8 0,4 1,5
3,0
4,5
0,28
22030.0204
M 4 2,5 12 0,8 2,0
8,5
14,0
0,80
22030.0205
M 5 3,0 14 0,9 2,5
8,0
14,0
1,30
22030.0206
M 6 3,5 15 1,0 3,0 11,0
18,0
1,90
22030.0208
M 8 4,5 18 1,5 4,0 18,0
31,0
4,10
22030.0210
M 10 6,0 23 2,0 5,0 24,0
45,0
8,20
22030.0212
M 12 8,0 26 2,5 6,0 26,0
49,0 13,00
22030.0216
M 16 10,0 33 3,5 8,0 41,0
86,0 32,00
22030.0220
M 20 12,0 43 4,5 10,0 56,0 111,0 67,00
22030.0224
M 24 15,0 48 5,5 12,0 81,0 151,0 107,00
22030.0245
rostfreier Stahl,
verstärkte Federkraft
M 5 3,0 14 0,9 2,5 15,0
22,0
1,20
22030.0246
M 6 3,5 15 1,0 3,0 19,0
28,0
1,90
22030.0248
M 8 4,5 18 1,5 4,0 36,0
62,0
4,20
22030.0250
M 10 6,0 23 2,0 5,0 57,0 104,0
8,20
22030.0252
M 12 8,0 26 2,5 6,0 61,0 110,0 13,00
22030.0256
M 16 10,0 33 3,5 8,0 68,0 142,0 32,00
22030.0260
M 20 12,0 43 4,5 10,0 84,0 166,0 66,00
22030.0264
M 24 15,0 48 5,5 12,0 127,0 237,0 107,00
* statistischer Mittelwert
18
Maschinen- und Vorrichtungsteile
