3

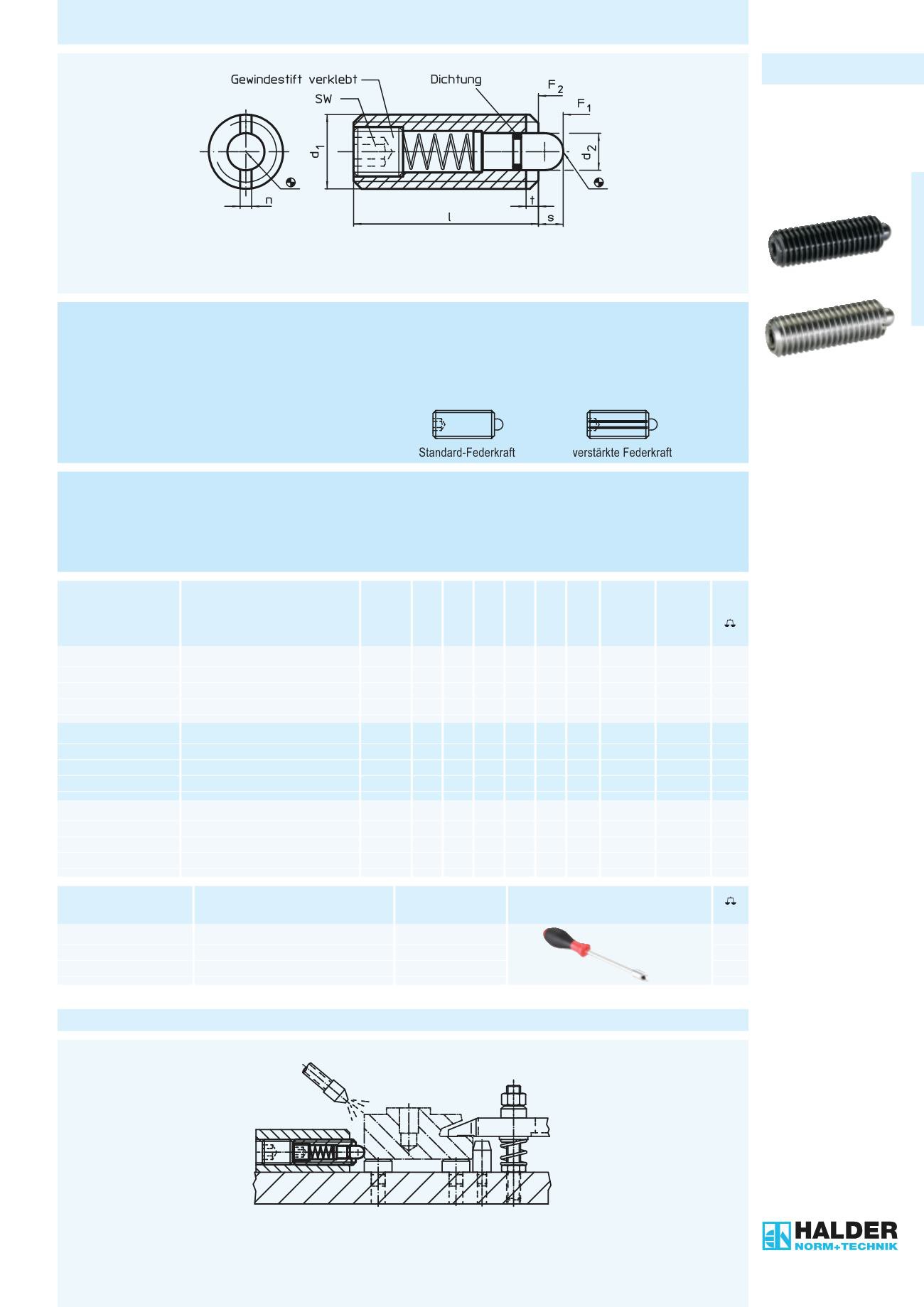

EH 22060.
Federnde
Druckstücke
mit Innensechskant
und Abdichtung
>>>Sonderausführungauf Anfrage. <<<
Gewindesicherungauf Anfrage, sieheAnhang - TechnischeDaten -
FederndeDruckstückewerdenspeziell auf FederwegundFederkraft geprüft.
Werkstoff:
Hülse:
l
Automatenstahl, brüniert
l
Rostfreier Stahl 1.4305
Bolzen:
l
Automatenstahl, gehärtet, brüniert
l
Rostfreier Stahl 1.4305
Feder:
l
Rostfreier Stahl
Dichtung:
l
NBR
Kennzeichnung:
AusführungStandard-Federkraft =keineMarkierung.
AusführungverstärkteFederkraft =2Längsmarkierungen.
Hinweis:
ZurArretierungsowiealsAn- undAbdrückstift. DurchdieAbdichtungwirddasEindringenvonFlüssigkeit indasDruckstück
verhindert.Montage / Demontagemit Innensechskant undSchlitzmöglich.
Temperatureinsatzbereichvon - 30 Cbis+80 C.
AbweichungenbeiMaß l, der Federkraft undTemperaturbeständigkeit gegenüberAusführungEH22060. "ohneAbdichtung".
Best.-Nr.
Ausführung
d
1
d
2
l
n s t
SW
Feder-
kraft
F
1
N
»
*
Feder-
kraft
F
2
N
»
*
g
22060.0048
Automatenstahl,
Standard-Federkraft
M 8 3,8 26 1,5 3,0 1,4 2,5
9
24 6,9
22060.0050
M 10 4,0 28 1,5 3,5 1,4 3,0 15
30 11,0
22060.0052
M 12 6,0 35 2,7 4,0 2,0 4,0 24
50 20,0
22060.0056
M 16 7,5 40 3,2 5,0 2,5 5,0 36
58 43,0
22060.0148
Automatenstahl,
verstärkte Federkraft
M 8 3,8 26 1,5 3,0 1,4 2,5 17
39 6,6
22060.0150
M 10 4,0 28 1,5 3,5 1,4 3,0 22
43 12,0
22060.0152
M 12 6,0 35 2,7 4,0 2,0 4,0 40
80 20,0
22060.0156
M 16 7,5 40 3,2 5,0 2,5 5,0 44
113 45,0
22060.0448
rostfreier Stahl,
Standard-Federkraft
M 8 3,8 26 1,5 3,0 1,4 2,5
9
24 7,2
22060.0450
M 10 4,0 28 1,5 3,5 1,4 3,0 15
30 12,0
22060.0452
M 12 6,0 35 2,7 4,0 2,0 4,0 24
50 20,0
22060.0456
M 16 7,5 40 3,2 5,0 2,5 5,0 36
58 44,0
Best.-Nr.
Ausführung
d
1
g
22060.0810
Montagewerkzeug für
folgendeGewindegrößen
M 8, M 10
rg-
124
22060.0812
M 12
–
112
22060.0816
M 16
–
173
* statistischer Mittelwert
29
Maschinen- und Vorrichtungsteile
