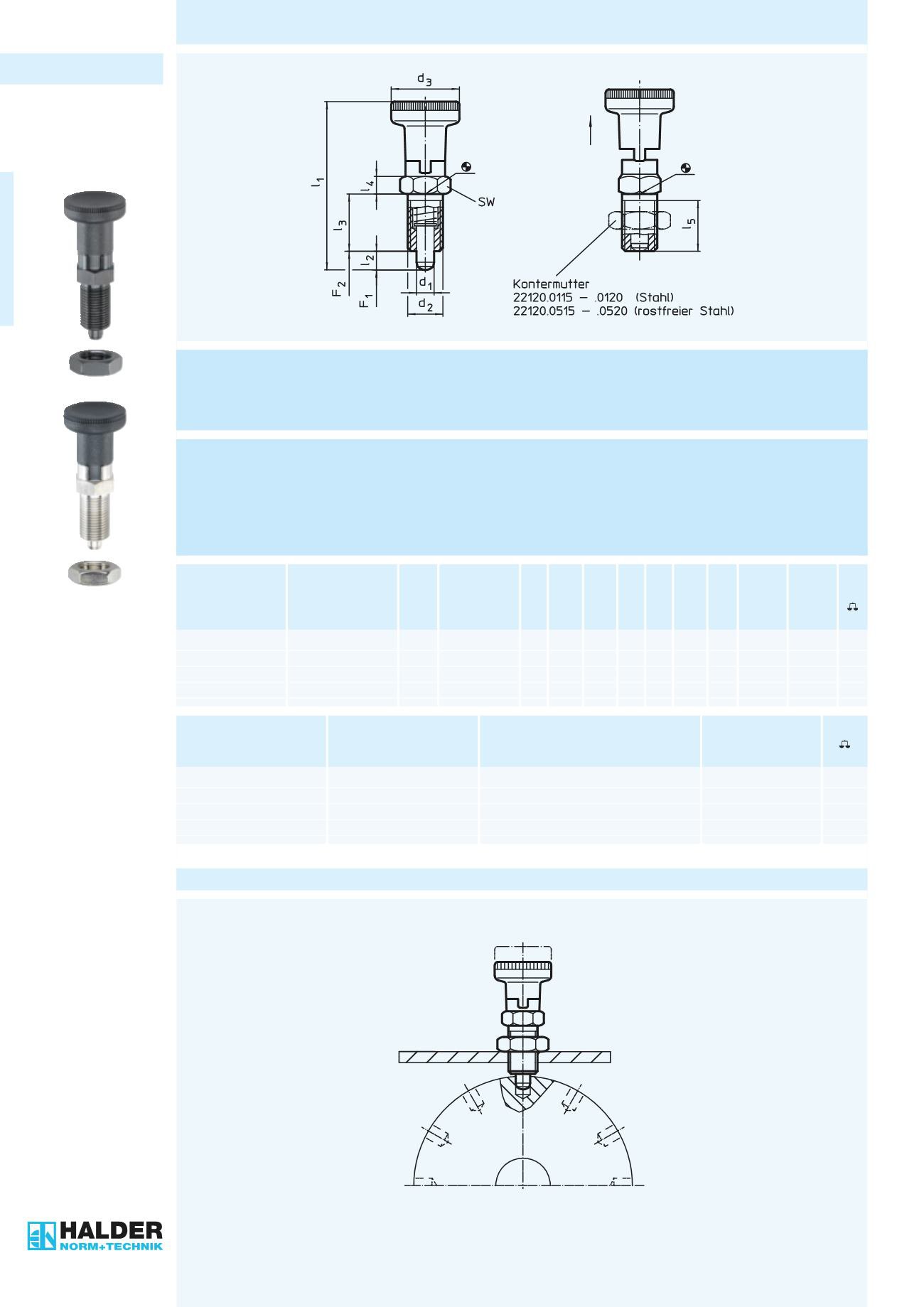

EH 22120.
"
Rastbolzen
mit Sechskantbund
und Arretierung
Werkstoff:
Hülse:
l
Automatenstahl, brüniert
l
Rostfreier Stahl 1.4305
Raststift:
l
Stahl, gehärtet
l
Rostfreier Stahl 1.4305,
vernickelt
Knopf:
l
Thermoplast PA 6, schwarz,
matt
l
Nicht demontierbar
Hinweis:
Für Indexierbohrungen.
Der Knopfwirdherausgezogen, um90 gedreht unddurchdieRastkerbegesichert (wennRaststift nicht hervorstehendarf).
Temperatureinsatzbereichvon - 30 Cbis+80 C.
Kontermutternsindgetrennt zubestellen.
EinschraublängeüberDistanzringe (EH22120.) anpassbar.
Best.-Nr.
Stahl
Best.-Nr.
Rostfreier
Stahl
d
1
-0,02
-0,04
d
2
d
3
l
1
»
l
2
min. l
3
l
4
l
5
min. SW
Feder-
kraft
F
1
N
»
*
Feder-
kraft
F
2
N
»
*
g
22120.0205
22120.0605
5 M 10 x 1,0 21 51,0 5 17 5 15 12 6,0 14 22
22120.0206
22120.0606
6 M 12 x 1,5 25 61,0 6 20 6 17 14 5,5 13 36
22120.0208
22120.0608
8 M 16 x 1,5 31 75,5 7 26 8 23 19 11,5 28 79
22120.0210
22120.0610
10 M 20 x 1,5 31 91,0 10 33 10 30 22 28,0 54 134
Best.-Nr.
Stahl
Best.-Nr.
Rostfreier
Stahl
Ausführung
d
2
g
22120.0115
22120.0515
Kontermuttern ISO8675 (DIN 439)
für folgendeGrößen
M 10 x 1,0
5,2
22120.0116
22120.0516
M 12 x 1,5
7,4
22120.0118
22120.0518
M 16 x 1,5
18,0
22120.0120
22120.0520
M 20 x 1,5
32,0
* statistischer Mittelwert
