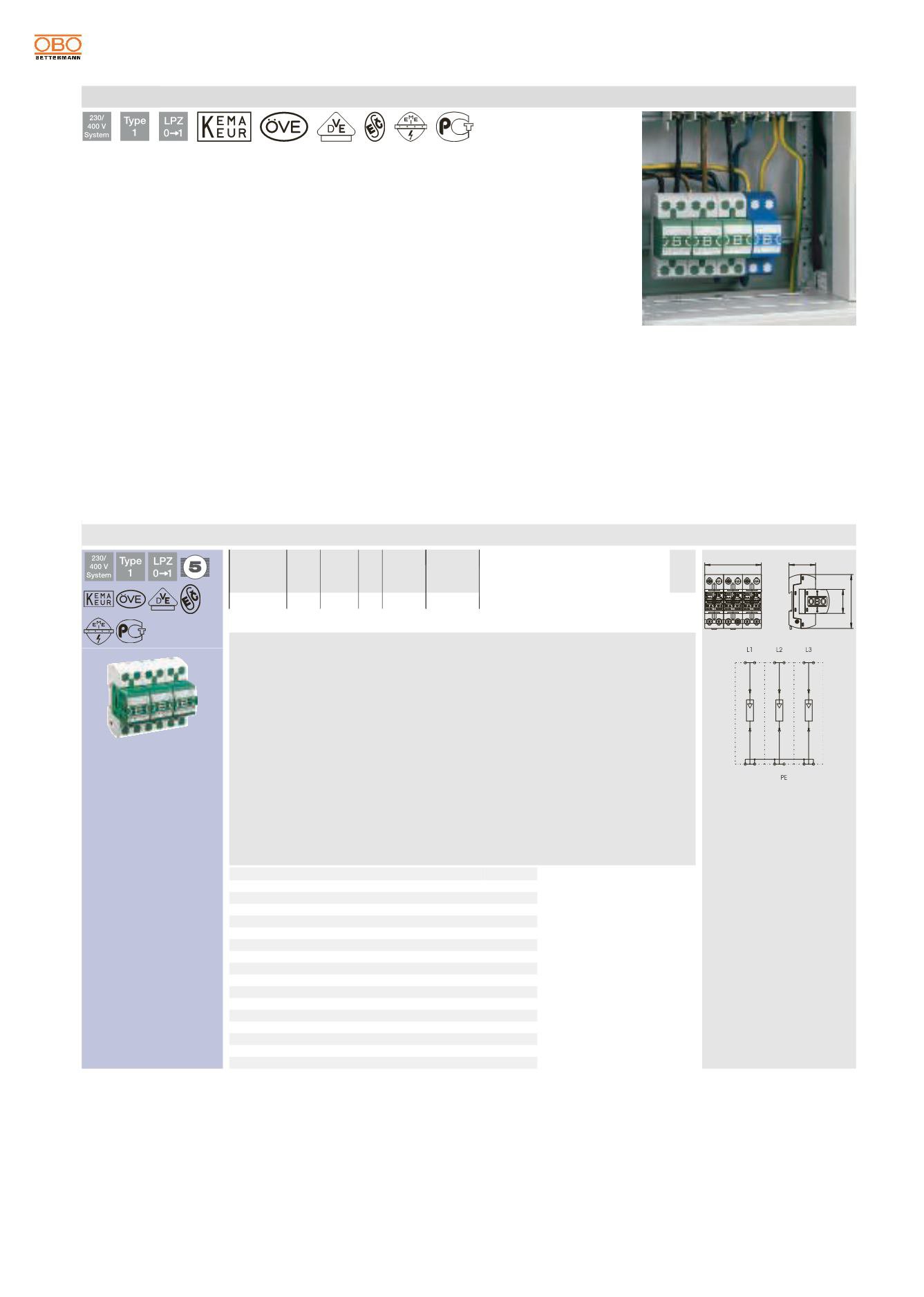

Prenapetostna zaščita
Prosimo vas, dapri naročilu vednonavedete št. artikla.
Energetika
Modularni večpolni odvodnik za
glavnonapajanje z električno
energijo
Naprava LightningController tipaMC 50-B/VDE je tokovni odvodnik strele tipa 1 (razredaB) poDINEN 61643-11,
namenjen odvajanju visokih impulznih tokov (10/350). Uporablja se iz LPZ 0 na 1 na vstopnemmestu v stavbo in
tam skrbi za izenačitev potenciala strelovodne zaščite z vodniki za oskrbo z električno energijo.
Ker gre pri večkratni iskrilni progi za odvodnik z okrovom, izven ohišja ne prihaja do emisij iskrenja.
Zbiralno tokovno iskrišče tipaMC 125-B/NPE se v sistemih omrežij TN-S inTT uporabljamed -nevtralnim (N) in
zaščitnim vodnikom (PE). Pri tem preprečuje zaostale napetosti na zaščitnem vodniku in tako preprečuje
nedovoljene visoke napetosti dotika na ščitenem vodniku.
Naprava LightningController se uporablja v industrijskih objektih, javnih stavbah, poslovnih ali večjih stanovanjskih
objektih.
Primerna je za uporabo v območju predštevca v skladu z direktivoVDN 2. izdaja 2004 (TAB 2000).
Vložek s podnožjem
Komplet LightningController, 3-polni, zauporabo v omrežjihTN-C:
Popolnomapredpripravljen inpripravljen zapriključitev, sestavljen iz:
MC50-BVDE: odvodnik toka strele tipa1 (razredB) poEN61643-11Naprehodu iz 0na1 (LPZ)
v skladu s konceptomo zaščiti pred strelopo IEC61313-1oz. DINVDE0185-305.
• VDE kontrolni znak
• UstrezaDirektivi VDN, 2. izdaja2004
• Vložek s podnožjem, vtični zgornji del
• Zmogljivost odvajanja50 kA10/350µs napol
• Zaščitni prag<2,0kV
•Gašenje sledilnega toka tok 25 kA Ipeak
• Vklj. z vtičnimi čepi zaoznačitev priključkov
•Oklopljeno iskrišče:možnost uporabe v navadnih razdelilnikihomaricah..
Primer uporabe: industrijski objekti; odvodnik toka strele v skladu zDirektivoVDN, 2. izdaja2004
zapodročjepredštevca. Napotek: potreben kot ločevalnadolžina zaprenapetostno zaščito
skupnedolžine kabla5m.
Tokovni odvodnikstrele/3-polni komplet LightningController
Odvodnik tipa 1
MC50-B/3
Tip
V
Najvišja
trajna
napetost
255
Izvedba
3-polni
5096876
Št. art.
1
kos
Emb.
117,000
kg/% kos
Teža
Cena
€/kos
5096 87 6
V
U
N
Nazivna napetost
230
Razred zahtevnosti poEN 61643-11
Tip 1
Razred zahtevnosti po IEC 61643-1
razred I
LPZ
0→1
kA
I
imp
Impulzni tok (10/350)
150
kV
U
p
Zaščitni prag
< 2,0
ns
t
A
Vklopni čas
<100
kA
I
fi peak
Zmogljivost gašenja sledilnega toka Ipeak
25
kA
I
peak
Kratkostična odpornost
25
A
Maksimalna pred-varovalka
500
°C
ϑ
Temperaturno področje
-40 - +85
Vrsta zaščite
IP20
Delilna enotaTE (17,5mm)
6
mm²
Priključni presek, zvezdasti
10 - 50
mm²
Priključni presek, več žični
10 - 35
mm²
Priključni presek, fleksibilni
10 - 25
