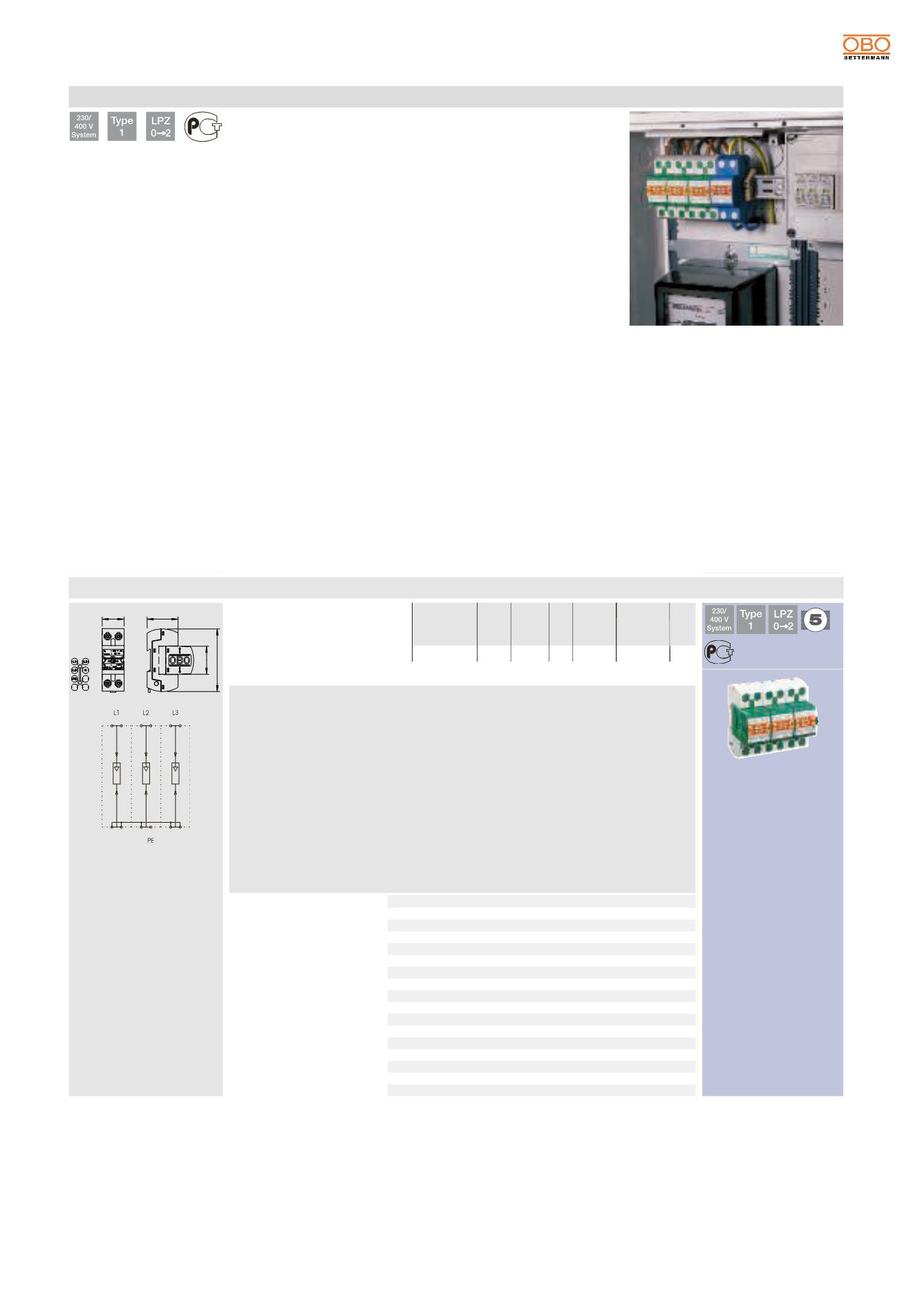

Prenapetostna zaščita
Prosimo vas, dapri naročilu vednonavedete št. artikla.
Energetika
Modularni večpolni kombinirani
odvodnik zaglavnonapajanje z
električno energijo
NapravaCoordinated LightningController tipaMCD 50-B je koordinirani tokovni odvodnik strele tipa 1 (razredaB)
poDINEN 61643-11, namenjen odvajanju visokih impulznih tokov (10/350). Uporablja se v območju zaščite pred
strelo (LPZ) iz cone 0 na 2 dovodnem delu v stavbo kjer omogoča izenačitev potenciala strelovodne zaščite z
napajalnimi kabli.
Zaradi nizkega zaščitnega pragu (≤ 1,3 kV) niso potrebni dodatni ločevalni elementi med napravoCoordinated
LightningController in povezanimi prenapertostnimi odvodniki.
Kombinirani odvodniki ponujajo visoko sposobnost odvajanja toka strele v povezavi z nizkim zaščitnim pragom.
Zbiralno tokovno iskrišče tipaMCD 125-B/NPE se v sistemih omrežij TN-S inTT uporabljamed -nevtralnim (N) in
zaščitnim vodnikom (PE). Pri tem preprečuje zaostale napetosti na zaščitnem vodniku in tako preprečuje
nedovoljene visoke napetosti dotika na ščitenem vodniku.
NapravaCoordinated LightningController se uporablja predvsem v kompaktnih rešitvah za prenapetostno zaščito v
enem ohišju, kot tudi v namestitvah kombinacije tokovnih odvodnikih strele in prenapetostnih odvodnikov v enem
razdelilniku brez dodatnih ločevalnih elementov oz. dolžine napeljav.
Vložek s podnožjem
Kombinirani odvodnik, 3-polni, zauporabo v omrežjihTN-C.
V celoti predpripravljen inpripravljen zapriključitev je sestavljen iz:
MCD50-B: koordinirani tokovni odvodnik strele tipa1 (razredB) EN61643-11. Za vmesnik 0na2
(LPZ) v skladu s konceptomobmočij zaščitepred strelopo IEC61312-1oz. DINVDE0185-305.
• Zmogljivost odvajanja50 kA10/350µs napol
• strezadirektivi VDN2. izdaja2004
• Zaščitni prag<1,3 kV
•Gašenje sledilnega toka25 kA Ipeak
• Vklj. s čepi zaoznačitev priključkov
•Oklopljeno iskrišče:možnost uporabe v navadnih razdelilnikihomaricah..
Primer uporabe: kompaktni koncepti prenapetostne zaščite in inštalacijeodvodnikov zahtevanega
razredaB+C v razdelitvi brez ločitvene induktivnosti oz. dolžinnapeljavenpr. neposrednona
sistemski tehniki mobilnihoddajnikov.
Kombinirani odvodnik/CoordinatedLightningController, 3-polni komplet
Odvodnik tipa 1
MCD50-B/3
Tip
V
Najvišja
trajna
napetost
255
Izvedba
3-polni
5096877
Št. art.
1
kos
Emb.
117,000
kg/% kos
Teža
Cena
€/kos
5096 87 7
V
U
N
Nazivna napetost
230
Razred zahtevnosti poEN 61643-11
Tip 1
Razred zahtevnosti po IEC 61643-1
razred I
LPZ
0→2
kA
I
imp
Impulzni tok (10/350)
100
kV
U
p
Zaščitni prag
1,3
ns
t
A
Vklopni čas
<100
kA
I
fi peak
Zmogljivost gašenja sledilnega toka Ipeak
25
kA
I
peak
Kratkostična odpornost
25
A
Maksimalna pred-varovalka
500
°C
ϑ
Temperaturno področje
-40 - +85
Vrsta zaščite
IP20
Delilna enotaTE (17,5mm)
6
mm²
Priključni presek, zvezdasti
10 - 50
mm²
Priključni presek, več žični
10 - 35
mm²
Priključni presek, fleksibilni
10 - 25
35
49.5
100
44.9
¥
Y
E
A
R
S
¥
P
R
O
D
U
C
T
W
A
R
R
A
N
T
Y
