Prenapetostna zaščita
Prosimo vas, dapri naročilu vednonavedete št. artikla.
Energetika

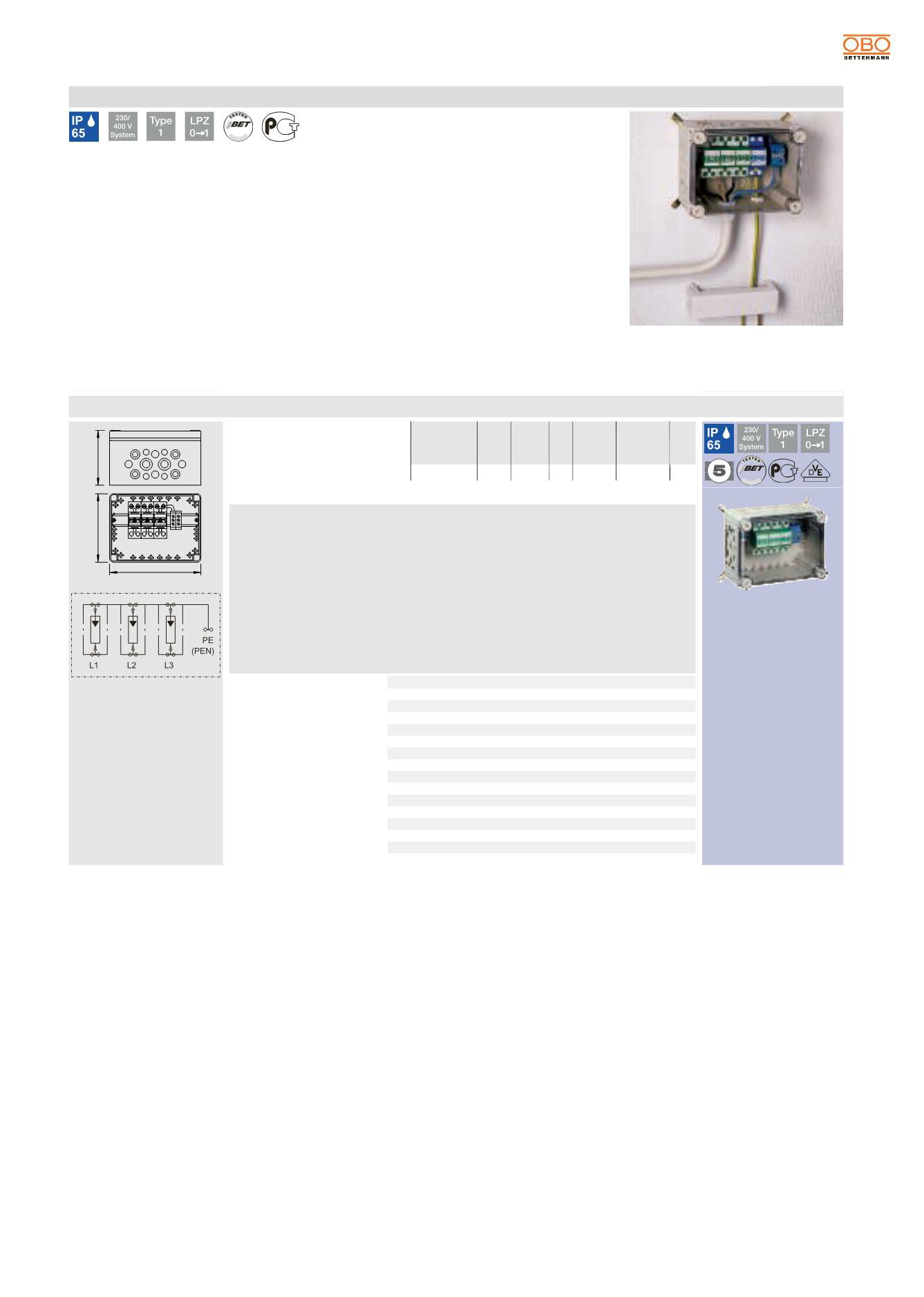

Sistemska rešitev vohišju tipaVG
Pri sistemski rešitvi tipaVG… gre za vnaprej sestavljen tokovni odvodnik strele tipaMC 50-BVDE (MC 125-B/PE)
v ohišju iz izolacijskegamateriala (IP 65).
Sistemska rešitev se uporablja v območju predštevca v skladu z direktivoVDN 2. izdaja 2004.
predhodnomontirano inpripravljenonapriključitev
VG...: sistemska rešitev zaodvodnik toka strele tipa1 (razredB) poDINEN61643-11.
• Kontrolnik LightningControllerMC50-B/VDE, nameščen v izoliranemohišju IP65,možnost
plombiranjaohišja
• Impulzni tok 100 kA10/350µsBET testiran
• Ustreza zahtevamDirektiveVDE2. izdaja2004
• Zaščitni prag<2,0 kV
•Oklopljeno iskrišče
• Primeren zaomrežne sistemeTN-C
• PoVDEpreizkušeni odvodniki
Primer uporabe: sistemska rešitev zauporabo v območjupredštevca v skladu zDirektivoVDN2.
izdaja2004.
Kombinirani odvodnik/sistemska rešitevVG...
Odvodnik tipa 1
VG3-B/TNC
Tip
V
Najvišja
trajna
napetost
255
Izvedba
3-polni
5089212
Št. art.
1
kos
Emb.
250,000
kg/% kos
Teža
Cena
€/kos
5089 21 2
V
U
N
Nazivna napetost
230
Razred zahtevnosti poEN 61643-11
Tip 1
Razred zahtevnosti po IEC 61643-1
razred I
LPZ
0→1
kA
I
imp
Impulzni tok (10/350)
100
kV
U
p
Zaščitni prag
<2,0
ns
t
A
Vklopni čas
<100
kA
I
fi peak
Zmogljivost gašenja sledilnega toka Ipeak
25
kA
I
peak
Kratkostična odpornost
25
A
Maksimalna pred-varovalka
500
°C
ϑ
Temperaturno področje
-40 - +85
Vrsta zaščite
IP54
mm²
Priključni presek, zvezdasti
10 - 50
mm²
Priključni presek, več žični
10 - 35
mm²
Priključni presek, fleksibilni
10 - 25
187
250
150
¥
