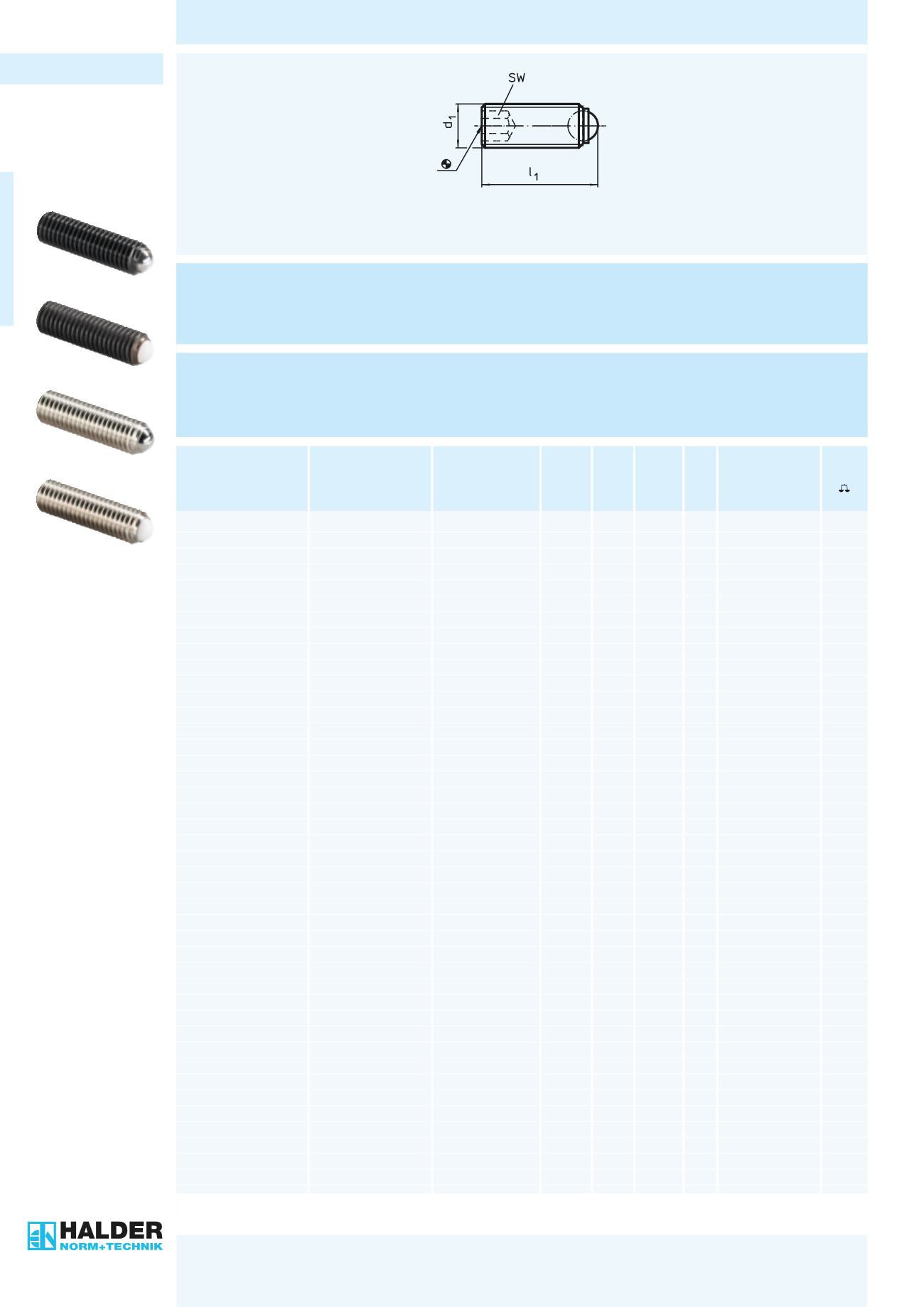

EH 22720.
"
Kugeldruck-
schrauben
ohne Kopf,
volle Kugel
Kugel nicht gegenVerdrehengesichert.
>>>Sonderausführungauf Anfrage. <<<
Gewindesicherungauf Anfrage, sieheAnhang - TechnischeDaten -
Werkstoff:
Schraube:
l
Vergütungsstahl, 1200
–
100N/mm
2
l
Rostfreier Stahl 1.4305
Kugel:
l
Kugellagerstahl, gehärtet
l
Rostfreier Stahl, gehärtet
l
Thermoplast POM, weiß
Hinweis:
Kugeldruckschraubenmit Thermoplast-Kugel sind für spröde, druckemp
fi
ndlicheTeilegeeignet.
ZumPositionierenundKlemmen, Spannenoder Stützenauchvonnicht parallelenFlächen.
Ausführungmit abge
fl
achterKugel / Feingewindeebenfalls imLieferprogramm.
Best.-Nr.
Stahl, vergütet
Best.-Nr.
Rostfreier
Stahl
Ausführung
d
1
l
1
Kugel
SW
Belastbarkeit
bei statischer
Belastung
max. kN*
g
22720.0032
22720.0747
volle Kugel
M 3 5,0 1,5 1,5
2,5
0,15
22720.0033
22720.0748
M 3 7,5 1,5 1,5
2,5
0,22
22720.0034
22720.0749
M 3 10,0 1,5 1,5
2,5
0,33
22720.0042
22720.0750
M 4 6,0 2,5 2,0
3,5
0,54
22720.0043
22720.0752
M 4 8,0 2,5 2,0
3,5
0,61
22720.0044
22720.0754
M 4 10,0 2,5 2,0
3,5
0,80
22720.0045
22720.0756
M 4 12,0 2,5 2,0
3,5
0,69
22720.0046
22720.0758
M 4 16,0 2,5 2,0
3,5
1,20
22720.0052
22720.0760
M 5 8,0 3,0 2,5
4,5
0,80
22720.0053
22720.0761
M 5 10,0 3,0 2,5
4,5
1,06
22720.0054
22720.0762
M 5 12,0 3,0 2,5
4,5
1,30
22720.0055
22720.0763
M 5 16,0 3,0 2,5
4,5
1,53
22720.0056
22720.0764
M 5 20,0 3,0 2,5
4,5
2,20
22720.0058
22720.0765
M 5 25,0 3,0 2,5
4,5
2,80
22720.0062
22720.0770
M 6 10,8 4,0 3,0
9,0
1,53
22720.0063
22720.0772
M 6 12,8 4,0 3,0
9,0
1,86
22720.0064
22720.0774
M 6 16,8 4,0 3,0
9,0
2,50
22720.0065
22720.0775
M 6 20,8 4,0 3,0
9,0
3,30
22720.0066
22720.0776
M 6 25,8 4,0 3,0
9,0
4,00
22720.0081
22720.0780
M 8 11,2 5,5 4,0
15,0
2,60
22720.0082
22720.0782
M 8 13,2 5,5 4,0
15,0
3,00
22720.0083
22720.0783
M 8 17,2 5,5 4,0
15,0
4,20
22720.0084
22720.0784
M 8 21,2 5,5 4,0
15,0
5,40
22720.0085
22720.0785
M 8 26,2 5,5 4,0
15,0
6,90
22720.0086
22720.0786
M 8 31,2 5,5 4,0
15,0
8,40
22720.0101
22720.0790
M 10 13,7 7,0 5,0
20,0
4,80
22720.0102
22720.0792
M 10 17,7 7,0 5,0
20,0
6,20
22720.0103
22720.0793
M 10 21,7 7,0 5,0
20,0
8,10
22720.0104
22720.0794
M 10 26,7 7,0 5,0
20,0
11,00
22720.0105
22720.0795
M 10 31,7 7,0 5,0
20,0
13,00
22720.0106
22720.0796
M 10 36,7 7,0 5,0
20,0
15,00
22720.0108
22720.0798
M 10 41,7 7,0 5,0
20,0
15,00
22720.0121
22720.0800
M 12 18,0 8,5 6,0
30,0
9,30
22720.0122
22720.0802
M 12 22,0 8,5 6,0
30,0
11,00
22720.0123
22720.0803
M 12 27,0 8,5 6,0
30,0
15,00
22720.0124
22720.0804
M 12 32,0 8,5 6,0
30,0
18,00
22720.0126
22720.0806
M 12 42,0 8,5 6,0
30,0
25,00
22720.0128
22720.0808
M 12 52,0 8,5 6,0
30,0
32,50
22720.0161
22720.0810
M 16 23,3 12,0 8,0
60,0
22,00
22720.0162
22720.0812
M 16 28,3 12,0 8,0
60,0
27,00
22720.0164
22720.0814
M 16 38,3 12,0 8,0
60,0
40,00
22720.0166
22720.0816
M 16 53,3 12,0 8,0
60,0
62,00
* Belastbarkeitsangaben gelten nicht für Ausführung aus rostfreiemStahl (ausgenommen bei Ausführung mit Thermoplast-
Kugel).
Fortsetzung nächste Seite
152
Maschinen- und Vorrichtungsteile
