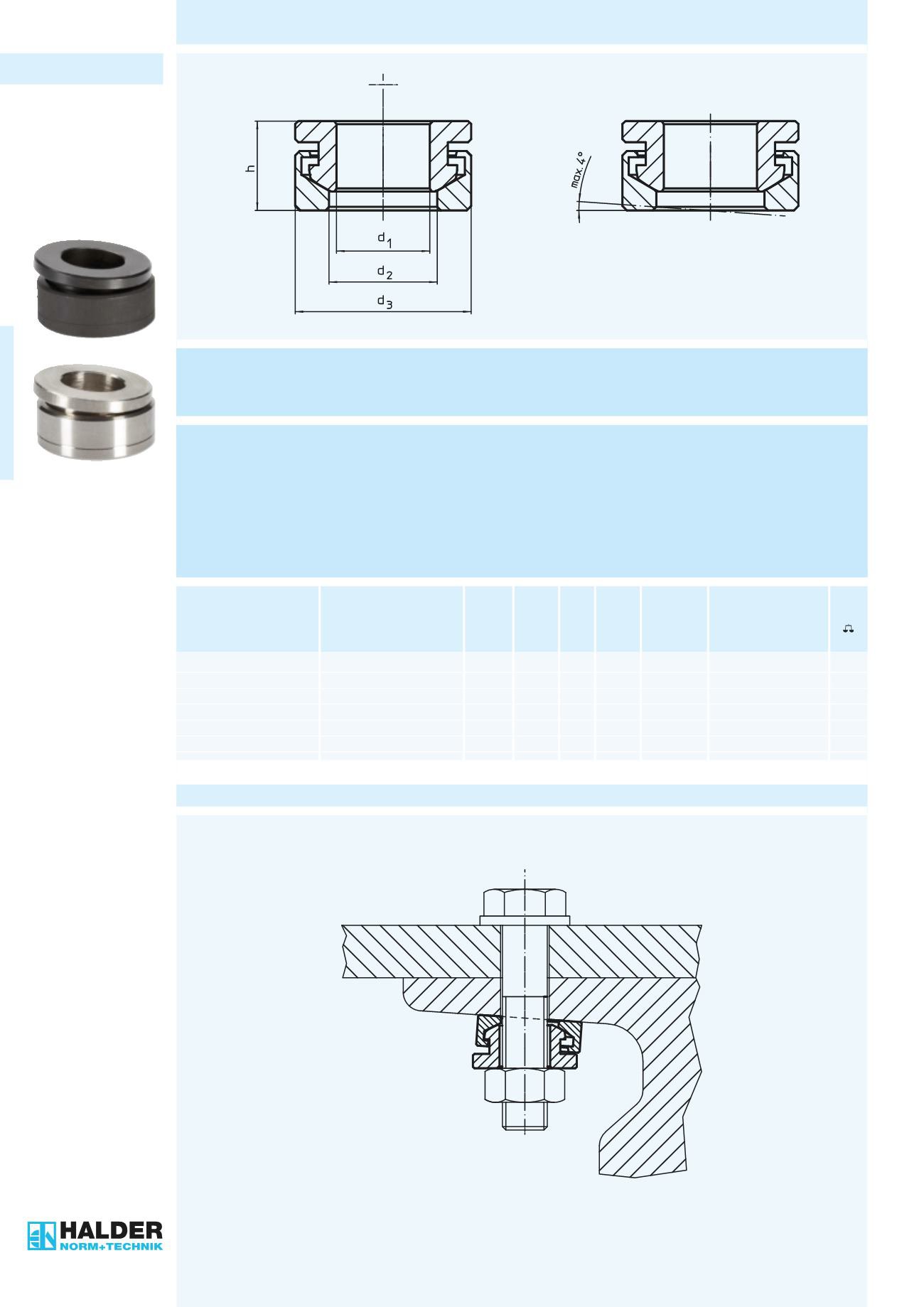

EH 23050.
"
Kompakt-
Kugel-
scheiben-
Kegelpfannen
ähnlichDIN6319
Werkstoff:
Kugelscheibe:
l
Einsatzstahl, einsatzgehärtet
l
RostfreierStahl 1.4305
Kegelpfanne:
l
Vergütungsstahl, vergütet
l
Rostfreier Stahl 1.4305
Hinweis:
Bei derKompakt-Kugelscheibe-Kegelpfannehandelt essichumeine fest verbundeneEinheit ausKugelscheibeund
Kegelpfannemit folgendenVorteilen / Eigenschaften:
l
funktionssicher
l
unverlierbar
l
schnelle, rationelleMontage
l
vereinfachteLagerhaltung
l
Schwenkbereichmax. 4 .
Best.-Nr.
Stahl
Best.-Nr.
Rostfreier
Stahl
d
1
H13 d
2
d
3
h
für
Bolzen
Belastbarkeit
bei statischer
Belastung
max. kN*
g
23050.0506
23050.0556
6,4 7,4 13 7,0 M 6
9
4
23050.0508
23050.0558
8,4 9,7 17 8,5 M 8
17
9
23050.0510
23050.0560
10,5 12,0 21 10,4 M 10
26
17
23050.0512
23050.0562
13,0 14,8 25 13,1 M 12
38
34
23050.0516
23050.0566
17,0 19,7 32 17,0 M 16
73
61
23050.0520
23050.0570
21,0 24,6 40 20,3 M 20
117
113
* Belastbarkeitsangaben gelten nicht für Ausführung aus rostfreiemStahl.
206
