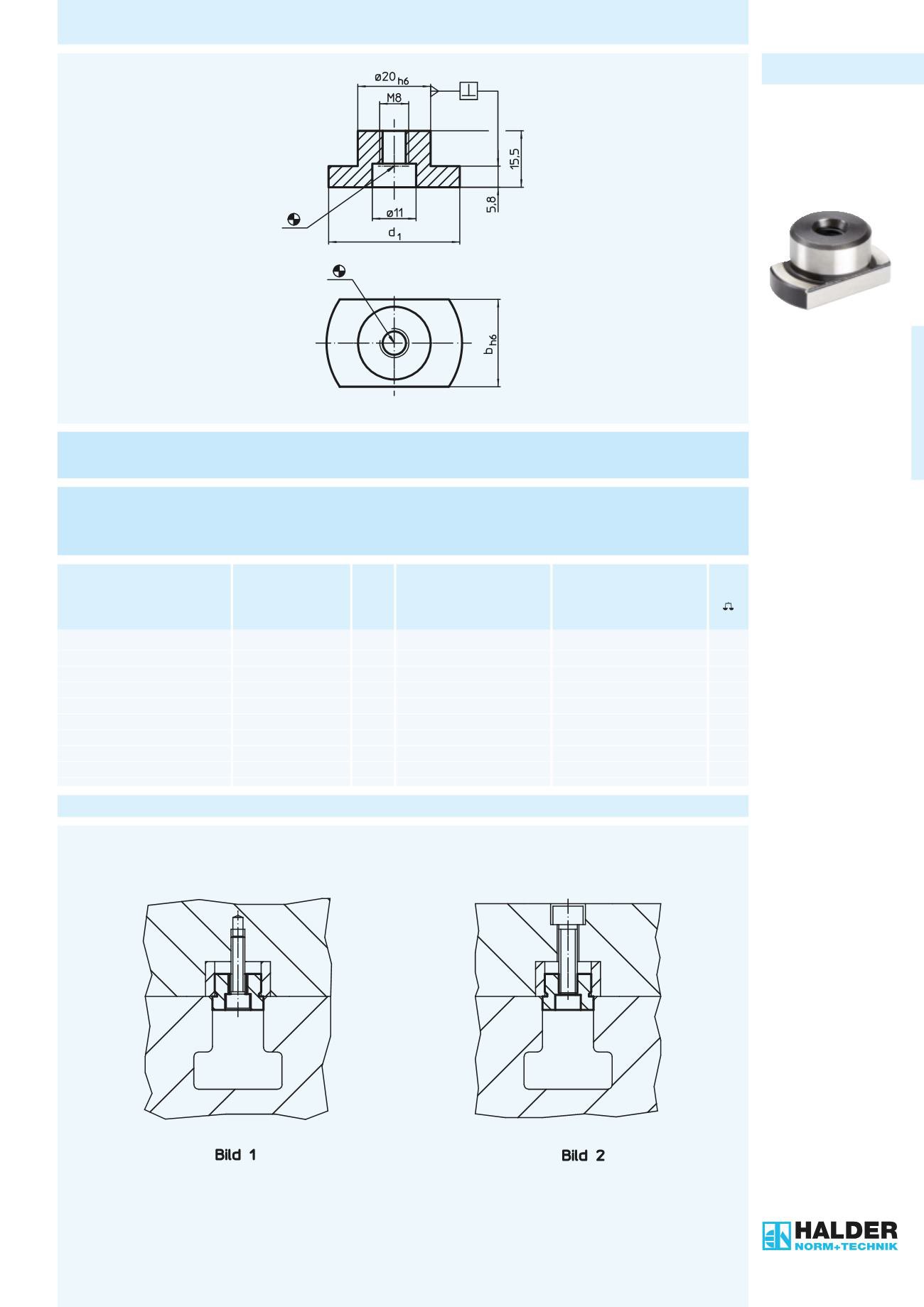

EH 23110.
Feste
Nutensteine
mit zylindrischer
Fixierung
Werkstoff:
l
Stahl, einsatzgehärtet, brüniert, geschli
ff
en
Hinweis:
ZumAusrichtenvonVorrichtungenundSpannzeugenauf Aufspannpalettenbzw. Palettenmit zylindrischenRichtbohrungen.
Siekönnen indenBohrungenwieauch indenNuteneingesetztwerden.
Best.-Nr.
Nutenmaß
Maschine
b
h6
d
1
Bild 1
für Schrauben
ISO1207
ISO4762
Bild 2
für Schrauben
ISO1207
ISO4762
g
23110.0110
10
30
M 6 x 10
M 8
28
23110.0112
12
30
M 6 x 10
M 8
39
23110.0114
14
30
M 6 x 16
M 8
41
23110.0116
16
30
M 6 x 16
M 8
36
23110.0118
18
30
M 6 x 16
M 8
45
23110.0120
20
36
M 6 x 16
M 8
48
23110.0122
22
40
M 6 x 16
M 8
54
23110.0128
28
42
M 6 x 16
M 8
65
23110.0136
36
48
M 6 x 16
M 8
86
