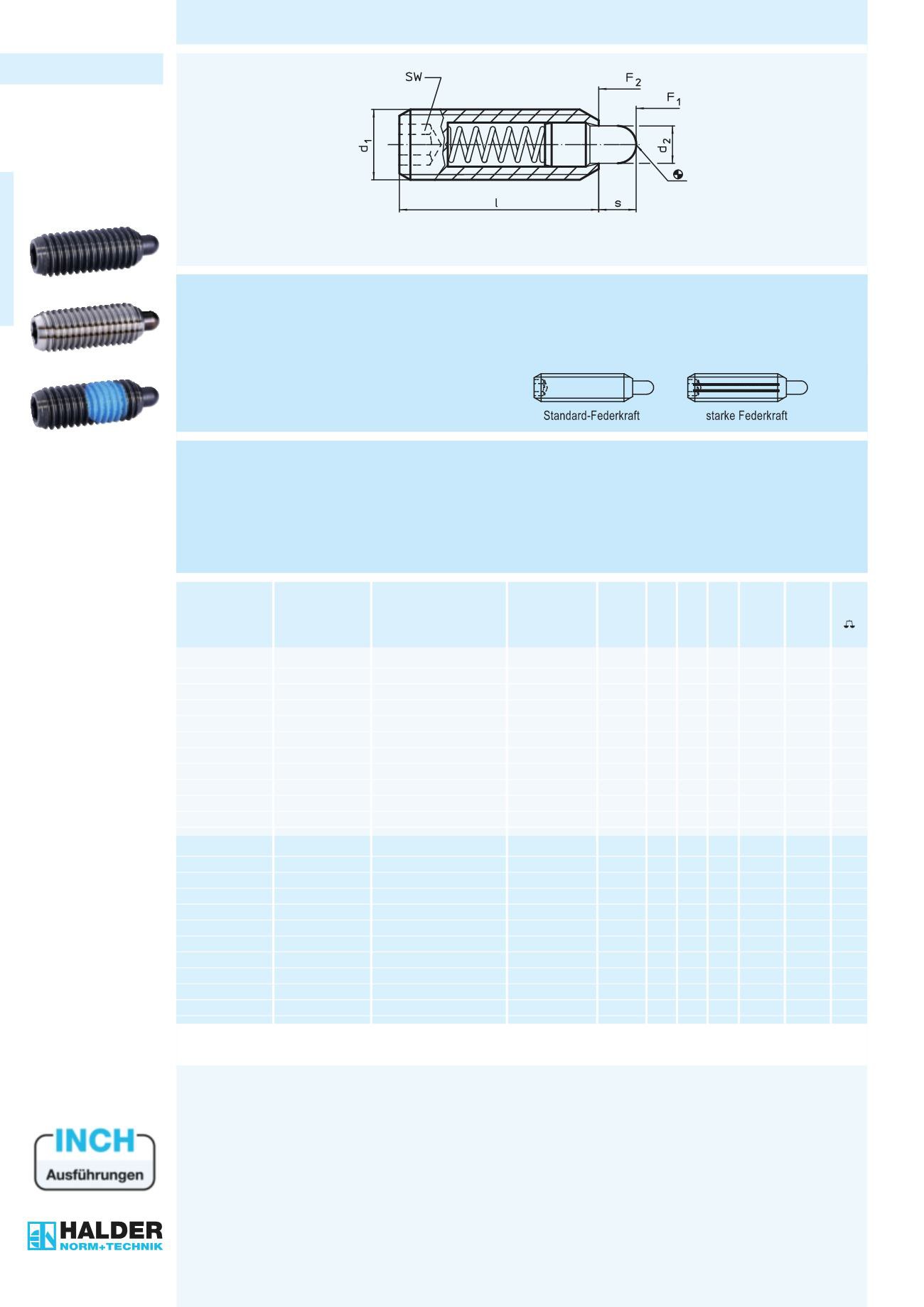

Halder katalog - page 44

EH 2B030. "
Federnde
Druckstücke
mit Bolzen und
Innensechskant
UNC / UNF
>>>Sonderausführungauf Anfrage. <<<
FederndeDruckstückewerdenspeziell auf FederwegundFederkraft geprüft.
Werkstoff:
Hülse: l Automatenstahl, brüniert
l Rostfreier Stahl 1.4305
(ASTM-A-582)
Bolzen: l Automatenstahl, gehärtet,
brüniert
l Rostfreier Stahl 1.4305
(ASTM-A-582)
Feder: l Rostfreier Stahl
Kennzeichnung:
AusführungStandard-Federkraft =keineMarkierung.
AusführungstarkeFederkraft =2Längsmarkierungen.
Hinweis:
ZurArretierungsowiealsAn- undAbdrückstift, zumPositionieren, Schalten, Verriegeln, Einrastensowie fürweitereähnliche
Druckanwendungen.
Temperatureinsatzbereichbei AusführungohneGewindesicherungbismax. 482 F.
Gewindesicherung: Polyamid-Fleckbeschichtung (Detailshierzu findenSie imTechnischenAnhang).
Gewindeklasse: 2A-UNC/ UNF
Bitte beachten Sie auch die technischenHinweise imAnschluss an diese Produktseiten.
Best.-Nr.
ohne
Gewinde-
sicherung
Best.-Nr.
mit
Gewinde-
sicherung Ausführung d1 * l* s* d 2* SW*
Feder-
kraft
F1
lbs. » **
Feder-
kraft
F2
lbs. »** oz.
2B030.0033 2B030.0233 Automatenstahl,
Standard-Federkraft
UNC 6-32 17/32 .063 .046 1/16 0.5 1.5 0.025
2B030.0036 2B030.0236 UNC 8-32 5/8 .094 .070 5/64 0.8 2.3 0.042
2B030.0040 2B030.0240 UNF 10-32 3/4 .125 .093 3/32 1.4 2.7 0.063
2B030.0042 2B030.0242 UNC 1/4-20 1 .188 .119 1/8 1.0 4.0 0.134
2B030.0044 2B030.0244 UNF 1/4-28 1 .188 .119 1/8 1.0 4.0 0.145
2B030.0046 2B030.0246 UNC 5/16-18 1 .188 .135 5/32 1.5 4.5 0.205
2B030.0048 2B030.0248 UNC 3/8-16 1 1/8 .188 .186 3/16 2.7 7.2 0.335
2B030.0050 2B030.0250 UNC 1/2-13 1 1/4 .250 .248 1/4 2.7 9.3 0.656
2B030.0052 2B030.0252 UNC 5/8-11 1 1/2 .313 .310 5/16 3.5 10.6 1.242
2B030.0053 2B030.0253 UNC 3/4-10 1 3/4 .313 .374 3/8 5.5 14.5 2.152
2B030.0054 2B030.0254 UNC 1-8 2 13/32 .50 .499 3/8 4.0 31.0 5.443
2B030.0063 2B030.0263 Automatenstahl,
starke Federkraft
UNC 6-32 17/32 .063 .046 1/16 1.5 3.4 0.026
2B030.0066 2B030.0266 UNC 8-32 5/8 .094 .070 5/64 2.6 6.6 0.042
2B030.0070 2B030.0270 UNF 10-32 3/4 .125 .093 3/32 3.2 9.0 0.067
2B030.0072 2B030.0272 UNC 1/4-20 1 .188 .119 1/8 3.1 10.1 0.134
2B030.0074 2B030.0274 UNF 1/4-28 1 .188 .119 1/8 3.1 10.1 0.145
2B030.0076 2B030.0276 UNC 5/16-18 1 .188 .135 5/32 3.0 15.0 0.207
2B030.0078 2B030.0278 UNC 3/8-16 1 1/8 .188 .186 3/16 5.5 12.7 0.335
2B030.0080 2B030.0280 UNC 1/2-13 1 1/4 .250 .248 1/4 6.6 16.0 0.649
2B030.0082 2B030.0282 UNC 5/8-11 1 1/2 .313 .310 5/16 10.5 22.2 1.245
2B030.0083 2B030.0283 UNC 3/4-10 1 3/4 .313 .374 3/8 6.7 33.0 2.187
2B030.0084 2B030.0284 UNC 1-8 2 13/32 .50 .499 3/8 16.0 60.0 5.538
* Alle Abmessungen sind in Zoll (inch) angegeben.
** statistischer Mittelwert
Fortsetzung nächste Seite 42www.halder.de
Maschinen- und Vorrichtungsteile
