6 ENERGETSKI IZRAČUNI
6.1 Transmisijska izguba toplote na zunanjem robu
V nadaljevanju bomo primerjali transmisijske izgube toplote na m
2
stenske površine za steno z integrirano
cevno napeljavo, t. i. temperaturno bariero, in stene iste strukture, vendar brez temperaturne bariere. Kot
osnovo za ugotavljanje transmisijskih toplotnih izgub bomo uporabili v odloku za varčevanje z energijo na
območju Nemčije navedene podatke o temperaturi. Obravnavane zunanje stene so izdelane iz 15 cmdebelega
betonskega jedra, v katerem je integrirana temperaturna bariera, s toplotno izolacijo iz notranje in zunanje
strani, povsod debeline 7,5 cm (PS 15, SE 040), (Slika 6.1).
Pri konvencionalnih stenskih strukturah so transmisijske toplotne izgube določene s temperaturnimi prehodi
od znotraj navzven in z U-vrednostjo celotnega preseka stene. Pri gradbeni konstrukciji s temperaturno bariero
je masivna stena, ki je tako znotraj kot zunaj obdana z izolacijo, preplavljena z vodo napeljano v ceveh po
celotnem preseku stene, ki je prej segreta oziroma ohlajena v zemlji. Presek stene se glede na temperaturo
v zemeljskem zbiralniku segreva ali ohlaja. Transmisijske izgube toplote torej določajo temperaturne razlike
med notranjo temperaturo in temperaturno bariero. Zunanja izolacija tako pri transmisijskih izgubah toplote
nima nobene vloge več, če predpostavljamo, da zemeljski zbiralnik dobavlja dovolj energije za vzdrževanje
temperature v stenah. Pri tem moramo upoštevati, da zemeljski zbiralnik s pomočjo sončnega obsevanja tudi
pozimi prek strešnih absorberjev oskrbujemo s toplotno energijo.
Diagram 6.1 najprej prikazuje transmisijske toplotne izgube celotne zunanje stene (U-vrednost = 0,25) brez
temperaturne bariere (TB). Če upoštevamo TB s temperaturo vode 14 oziroma 18 °C, ločimo med:
notranjostjo stene (Q
•
Ti
), ki upošteva znotraj nameščeno izolacijo, debeline 7,5 cm, kot notranjo polovico
betonskega preseka in med
zunanjim stenskim delom (Q
•
Ta
), ki upošteva zunanjo polovico betonskega preseka in z zunanje strani
nameščeno izolacijo, debeline 7,5 cm.

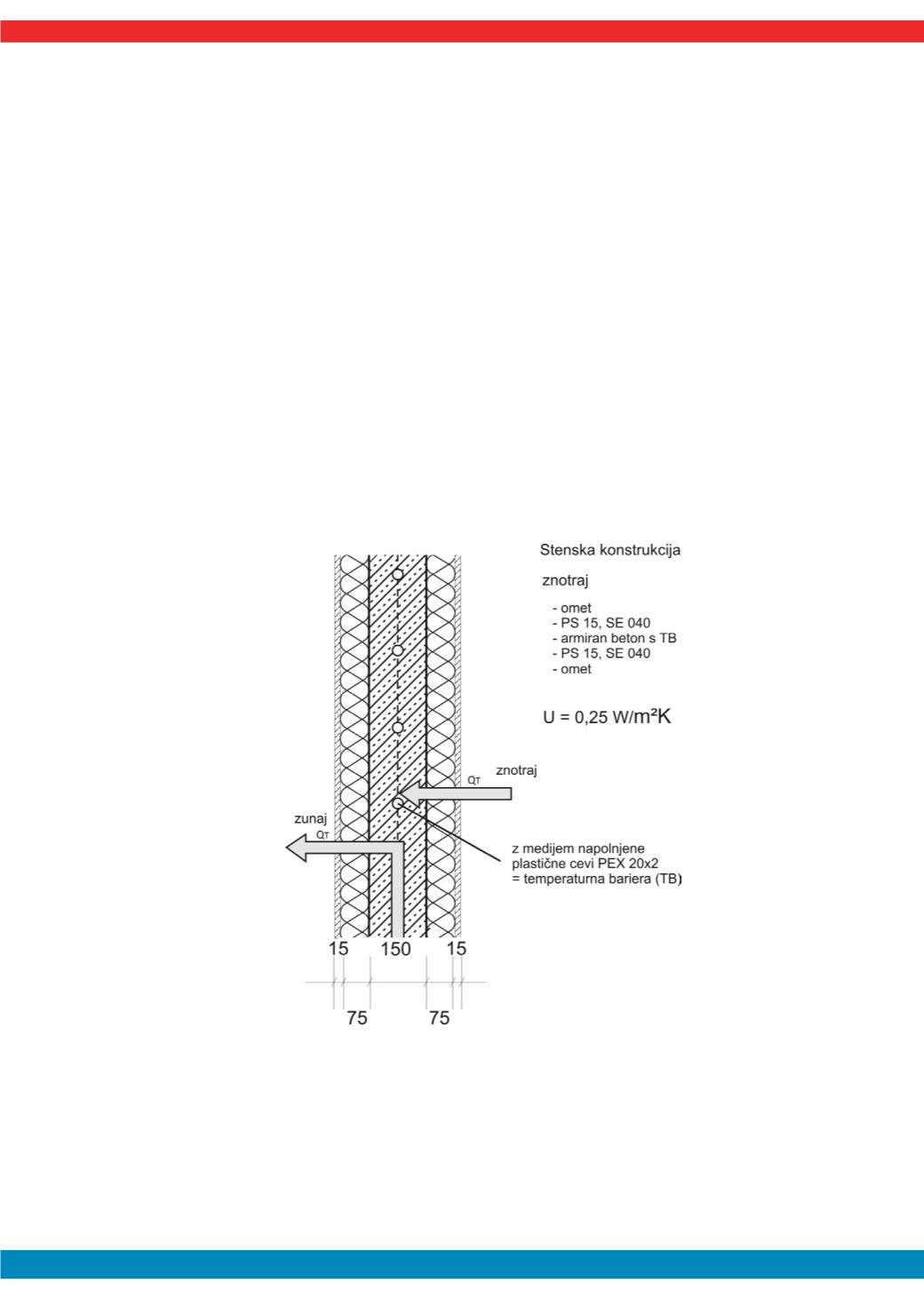

Slika 6.1: Prikaz principa
opazovanega preseka
zunanjih sten.
