Šamotni toplotni izmenjevalec
Sestava

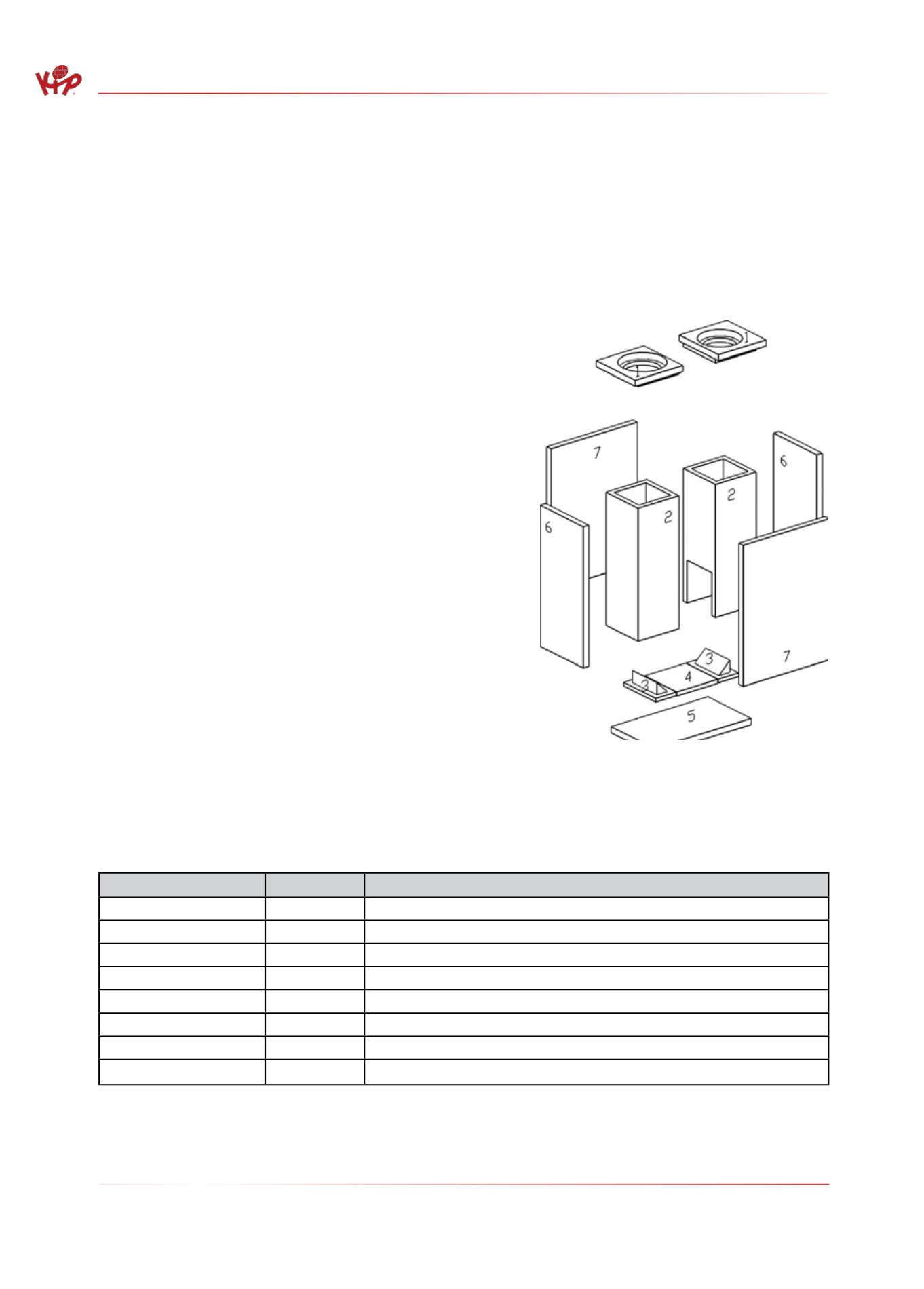

Gradbene dele zunanjega plašča (na skici
št. 1, 5, 6 in 7) spojite z izbranomalto, ki
se ne sme dotikati površin kanala dimnih
plinov. Pri postavitvi stranskih sten (na
skici št. 6 in 7) zagotovite, da se notranja
dimna kanala (na skici št. 2) ne stikata
s stranskimi stenami. Posebno pozorni
bodite pri uporabi malte. Zaradi različnih
toplotnih raztezkovmaterialov se lahko
poškoduje zunanji plašč.
Med šamotne kanale (na skici št. 2) in
priključke za kovinsko dimovodno cev (na
skici št. 1) vstavite priložen 13mm debel
kos keramične volne. Ta zatesni gradbene
delemed seboj in kompenzira raztezanje
toplote.
Vse ostale dele zidate s šamotno
malto.
Toplotni izmenjevalec sestavljajo
KIPdimniški inženiringd.o.o.
Šentlovrenc 21, 8212VelikaLoka, Slovenija
Telefon: 07/3048355, 040/120 120, Telefaks: 07/3048610
/
Št. kosana skici Št. kosov Oznaka
1
2
nastavek za kovinsko dimno cev ø 160mm ø 180mm
2
2
šamotni kanal z izrezom 180/180mm, HBO+
3
2
klin za zavoj kanala
4
1
pokrov kanala brez čistilne luknje, 230x230x20mm
5
1
šamotna plošča HBO+, 545x310x30mm
6
2
šamotna plošča HBO+, 684x310x30mm
7
2
šamotna plošča HBO+, 684x479x30mm
karton in keramična volna
